Sensor de ângulo 424A

Disponível no elostore
Avalie este produto

Sensor de ângulo 424A

Disponível no elostore
Avalie este produto
  • Durabilidade e confiabilidade de medição devido à tecnologia de sensores de efeito Hall
  • Range de medição de 30° até 120°
  • Classe de proteção IP67
  • Temperatura de trabalho -40 °C até +85 °C
  • Resolução 0.1°
  • Sinal de saída em tensão ou corrente
  • À prova de curto-​circuito
  • Disponível com alavanca de atuação opcional
  • Resistente à interferência eletromagnéticas (200 V/m)
  • Eixo com rolamento esférico (rolamento plano opcional)

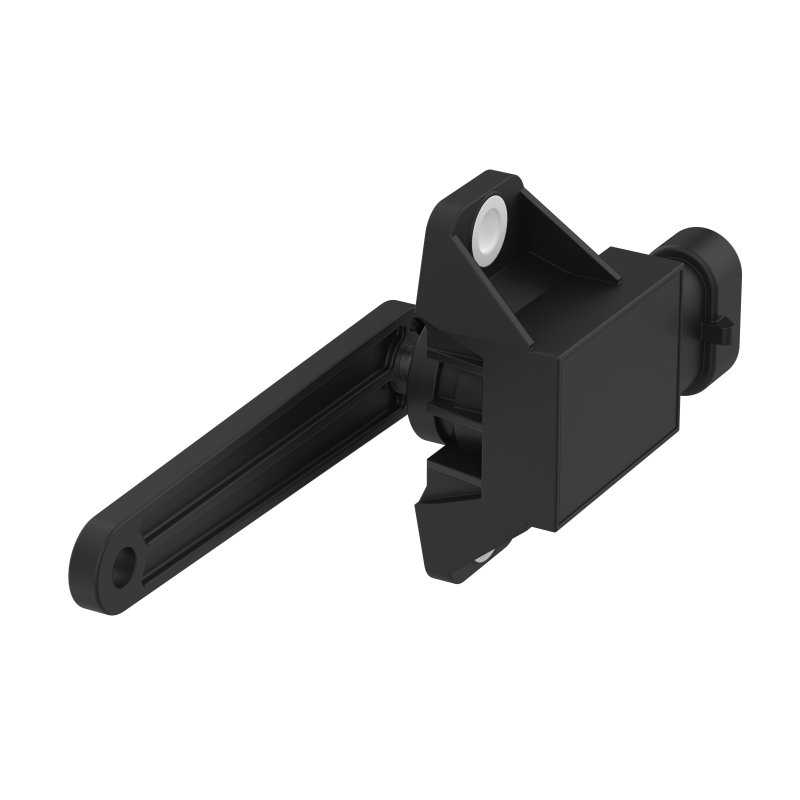

O sensor de ângulo modelo 424A tem range de medição de 30 ° até 120 °. O 424A é um produto  extremamente confiável e com elevada vida útil devido à tecnologia de sensores de efeito Hall. Devido à  classe de proteção IP67, o sensor pode ser aplicado em condições ambientais adversas. Devido à sua robustez, o sensor 424a é ideal para aplicação em equipamento móbil, como por exemplo guindastes, escavadeiras, caminhões de lixo, tratores, turbinas eólicas, entre outros.

View my requests
 Comprar variantes  Baixar tudo

Este produto também está disponível em nossa elo.store.

Desenho técnico

1/1
424A_A_technical_dr_01
Tela cheia
1/1

Características do artigo

  • 424A.1A...
  • 424A.6A...
  • 424A.7A...
  • Polarity reversal protection
  • Output signal min.
  • Output signal max.
  • Output signal min.
  • Output signal max.
  • Output signal - centre position/zero position
  • Output signal - centre position/zero position
  • Resolution
  • Operating voltage min.
  • Operating voltage max.
  • Current consumption
  • Load resistance min.
  • Load resistance max.
  • Short-circuit resistance to GND
  • Short-circuit resistance to supply
  • Temperature coefficient
  • Signal sequence
  • Signal update rate
  • Outputs (quantity, type)
  • Technology
  • Angle measuring range
  • Outputs
  • MTTF
  • Typical linearity error
  • EMC Agricultural and forestry machines (Norm)
  • EMC Earth-moving and building construction machinery (Norm)
  • EMC Industrial trucks (Norm)
  • Max. shaft load, axial
  • Max. shaft load, radial
  • Bearing
  • Mechanical stop
  • Actuating lever
  • Protection class
  • Operating temperature min.
  • Max. operating temperature
  • Min. storage temperature
  • Max. storage temperature
  • Torque for fastening screws
  • Connector type
Attribute424A.1A...424A.6A...424A.7A...
Bestellung
Bestellung
Polarity reversal protection yes
Output signal min. – 0.5 V DC
Output signal max. – 4.5 V DC
Output signal min. 4 mA –
Output signal max. 20 mA –
Output signal - centre position/zero position – 2.5 V DC
Output signal - centre position/zero position 12 mA –
Resolution 0.1 °
Operating voltage min. 10 V DC 4.5 V DC 10 V DC
Operating voltage max. 30 V DC 5.5 V DC 30 V DC
Current consumption 18 mA 8 mA 10 mA
Load resistance min. – 20000 Ohm
Load resistance max. 250 Ohm –
Short-circuit resistance to GND yes –
Short-circuit resistance to supply yes –
Temperature coefficient typ. ±250 ppm/K
Signal sequence Standard CCW (optional CW)
Signal update rate 2000 Hz
Outputs (quantity, type) 1
Technology Hall
Angle measuring range 30°...120 °
Outputs 4...20mA 0,5...4,5V ratiometric 0,5...4,5V
MTTF 101 a 225.7 a 133 a
Typical linearity error <= ±15° : ±0,2°
<= ±25° : ±0,4°
<= ±35° : ±1,0°
<= ±45° : ±2,0°
<= ±60° : ±5,0°
EMC Agricultural and forestry machines (Norm) EN ISO 14982
pulse 5b: max. voltage 35V (absolute), functional status C for pulse 1 and 4		 EN ISO 14982
conducted disturbance not applicable for 5V supply		 EN ISO 14982
pulse 5b: max. voltage 35V (absolute), functional status C for pulse 1 and 4
EMC Earth-moving and building construction machinery (Norm) DIN EN ISO 13766-1
pulse "load dump": max. voltage 35V (absolute)		 DIN EN ISO 13766-1
conducted disturbance not applicable for 5V supply		 DIN EN ISO 13766-1
pulse "load dump": max. voltage 35V (absolute)
EMC Industrial trucks (Norm) DIN EN 12895
Max. shaft load, axial 50 N
Max. shaft load, radial 100 N
Bearing Ball bearing
Mechanical stop Optional
Actuating lever Selectable
Protection class IP67 DIN EN 60529
Operating temperature min. -40 °C
Max. operating temperature 85 °C
Min. storage temperature -40 °C
Max. storage temperature 85 °C
Torque for fastening screws 2.5 N m
Connector type AMP Superseal 1.5
1/1
424A_A_ordering_key
Tela cheia
1/1

Variantes em elostore

Downloads
Manual 424 angle sensors pdf 1,78 MB

Download
