Détecteur de sécurité eloProtect M 153MSK

Disponible sur elostore

Détecteur de sécurité eloProtect M 153MSK

Disponible sur elostore
  • Le montage possible des deux côtés permet d’avoir une butée de porte à droite/gauche (une autre variante n’est pas nécessaire)
  • Raccordement variable avec sortie câble et pigtail M12
  • Diagnostic simple grâce à la LED disponible en option et au contact de contrôle
  • Les cache-vis empêchent le démontage simple et évitent l’accumulation de saletés
  • Indice de protection IP6K9K (ISO 20653)



La série de détecteurs eloProtect M redéfinit les standards de la détection magnétique de sécurité de façon tout à fait inédite. eloProtect M est caractérisé par ses distances de commutation accrues et ses tolérances importantes qui offrent une grande souplesse lors du montage et veillent à un fonctionnement stable. Le nouveau boîtier robuste résiste aux influences mécaniques et aux produits agressifs.

Le détecteur de sécurité présente une bonne résistance aux produits nettoyants (ECOLAB). L’indice de protection élevé IP6K9K et la bonne résistance thermique jusqu’à +80 °C constituent des conditions optimales pour l’utilisation dans le secteur alimentaire et l’industrie de l’emballage ainsi que dans l’industrie chimique et pharmaceutique.

Ce produit est également disponible dans notre elo.store.

Dessin technique

1/4
Cat_MS_153_MSK_DRW1
Plein écran
1/4
2/4
Cat_MS_153_MSK_CON
Plein écran
2/4
3/4
Cat_MS_153_MSK_CD1
Plein écran
3/4
4/4
Cat_MS_153_MSK_CD2
Plein écran
4/4

Caractéristiques des articles

  • 153MSK00B1A
  • 153MSK00H1A
  • 153MSK00H1B
  • 153MSK00H1E
  • 153MSK00H1F
  • 153MSK00H1G
  • 153MSK00H1H
  • 153MSK00H1K
  • 153MSK00H1L
  • 153MSK00J1C
  • 153MSK00J1D
  • 153MSK00J1I
  • 153MSK00J1J
  • 153MSK00K1A
  • 153MSK00K1B
  • 153MSK00K1C
  • 153MSK00K1D
  • 153MSK00K1E
  • 153MSK00K1F
  • 153MSK00K1G
  • 153MSK00K1H
  • 153MSK00K1I
  • 153MSK00K1J
  • 153MSK00K1K
  • 153MSK00K1L
  • 153MSK10B1E
  • 153MSK10B1K
  • 153MSK10H1E
  • 153MSK10H1F
  • 153MSK10H1K
  • 153MSK10H1L
  • 153MSK10K1E
  • 153MSK10K1F
  • 153MSK10K1K
  • 153MSK10K1L
  • 153MSK00K1H31
  • 153MSK00B1G
  • 153MSK00B1E
  • 153MSK00B1K
  • 153MSK00B1F
  • 153MSK00B1L
  • 153MSK10B1F
  • 153MSK10B1L
  • Tension de commutation min.
  • Tension de commutation max.
  • Courant de commutation max.
  • Courant de commutation max. avec LED
  • Puissance de commutation max.
  • Fréquence de commutation
  • Distance de connexion de sécurité (Sao)
  • Distance de déconnexion de sécurité (Sar)
  • Distance de connexion min. (S0 min.)
  • Affichage à LED
  • Actionnement
  • Principe de commutation
  • Résistance série
  • Technologie
  • Type de contact
  • Degré de pollution
  • Indice de protection
  • Codage selon EN ISO 14119
  • B10d selon EN ISO 13849-1
  • Type de construction selon EN ISO 14119
  • Durée de vie en années
  • Structure selon EN ISO 13849-1
  • Forme du boîtier
  • Dimensions
  • Encastrement non noyé
  • Maintien existant
  • Matériau du boîtier
  • Matériau des câbles
  • Couleur du boîtier
  • Indice de protection
  • Indice de protection connecteur
  • Température de service min.
  • Température de service max.
  • Plage de température min. câble mobile
  • Plage de température max. câble mobile
  • Plage de température min. câble posé fixe
  • Plage de température max. câble posé fixe
  • Résistance aux chocs (Norme)
  • Résistance aux vibrations (Norme)
  • Température de stockage min.
  • Température de stockage max.
  • Type de fixation
  • Type de connecteur
  • Longueur de câble
  • Nombre de torons
  • Section des fils
  • Marquage CE
  • Homologation selon
  • Actionneurs possibles
Attributs153MSK00B1A153MSK00H1A153MSK00H1B153MSK00H1E153MSK00H1F153MSK00H1G153MSK00H1H153MSK00H1K153MSK00H1L153MSK00J1C153MSK00J1D153MSK00J1I153MSK00J1J153MSK00K1A153MSK00K1B153MSK00K1C153MSK00K1D153MSK00K1E153MSK00K1F153MSK00K1G153MSK00K1H153MSK00K1I153MSK00K1J153MSK00K1K153MSK00K1L153MSK10B1E153MSK10B1K153MSK10H1E153MSK10H1F153MSK10H1K153MSK10H1L153MSK10K1E153MSK10K1F153MSK10K1K153MSK10K1L153MSK00K1H31153MSK00B1G153MSK00B1E153MSK00B1K153MSK00B1F153MSK00B1L153MSK10B1F153MSK10B1L
Bestellung
Tension de commutation min. 19,2 V DC 19,2 V DC 19,2 V DC 19,2 V DC 19,2 V DC 19,2 V DC 19,2 V DC 19,2 V DC
Tension de commutation max. 28,8 V DC 28,8 V DC 28,8 V DC 28,8 V DC 28,8 V DC 28,8 V DC 28,8 V DC 28,8 V DC
Courant de commutation max. 0,2 A 0,2 A 0,2 A 0,2 A 0,2 A 0,2 A 0,2 A 0,2 A
Courant de commutation max. avec LED 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A 0,01 A
Puissance de commutation max. 3 W 3 W 3 W 3 W 3 W 3 W 3 W 3 W
Fréquence de commutation 5 Hz 5 Hz 5 Hz 5 Hz 5 Hz 5 Hz 5 Hz 5 Hz
Distance de connexion de sécurité (Sao) 4 mm 4 mm 4 mm 4 mm 4 mm 4 mm 4 mm 4 mm
Distance de déconnexion de sécurité (Sar) 10 mm 10 mm 10 mm 10 mm 10 mm 17 mm 17 mm 10 mm 17 mm
Distance de connexion min. (S0 min.) 0,5 mm 0,5 mm 0,5 mm 0,5 mm 0,5 mm 5 mm 5 mm 0,5 mm 5 mm
Affichage à LED Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur
Actionnement frontal latéral frontal latéral frontal frontal latéral frontal latéral latéral frontal latéral
Principe de commutation magnétique magnétique magnétique magnétique magnétique magnétique magnétique magnétique
Résistance série 10 Ohm 10 Ohm 10 Ohm 10 Ohm 10 Ohm 10 Ohm 10 Ohm 10 Ohm
Technologie Reed Reed Reed Reed Reed Reed Reed Reed
Type de contact NO/NO NO/NF NO/NO/NO (contact de contrôle) NO/NF/NO (contact de contrôle) NO/NO NO/NO/NO (contact de contrôle) NO/NO NO/NF NO/NF/NO (contact de contrôle) NO/NF NO/NO NO/NF NO/NO NO/NF NO/NO NO/NF NO/NO NO/NF NO/NO NO/NF NO/NO NO/NF NO/NO NO/NF
Degré de pollution 3 3 3 3 3 3 3 3
Indice de protection III III III III III III III III
Codage selon EN ISO 14119 Faible Faible Faible Faible Faible Faible Faible Faible
B10d selon EN ISO 13849-1 20000000 20000000 20000000 20000000 20000000 20000000 20000000 20000000
Type de construction selon EN ISO 14119 4 4 4 4 4 3 3 4 3
Durée de vie en années 20 a 20 a 20 a 20 a 20 a 20 a
Structure selon EN ISO 13849-1 À deux canaux À deux canaux À deux canaux À deux canaux À deux canaux À deux canaux À deux canaux À deux canaux
Forme du boîtier rectangulaire rectangulaire rectangulaire rectangulaire rectangulaire rectangulaire rectangulaire rectangulaire
Dimensions 26 x 36 x 13 mm 26 x 36 x 13 mm 26 x 36 x 13 mm 26 x 36 x 13 mm 26 x 36 x 13 mm 26 x 36 x 13 mm 26 x 36 x 13 mm 26 x 36 x 13 mm
Encastrement non noyé oui oui oui oui oui oui oui oui
Maintien existant non non non non non non non non
Matériau du boîtier PBT, PC PBT, PC PBT, PC PBT, PC PBT, PC PBT, PC PBT, PC PBT, PC
Matériau des câbles PVC PVC PVC PVC PVC PVC PVC PVC
Couleur du boîtier grau, schwarz grau, schwarz grau, schwarz grau, schwarz grau, schwarz grau, schwarz grau, schwarz grau, schwarz
Indice de protection IP67 DIN EN 60529 - IP6K9K ISO 20653 IP67 DIN EN 60529 - IP6K9K ISO 20653 IP67 DIN EN 60529 - IP6K9K ISO 20653 IP67 DIN EN 60529 - IP6K9K ISO 20653 IP67 DIN EN 60529 - IP6K9K ISO 20653 IP67 DIN EN 60529 - IP6K9K ISO 20653 IP67 DIN EN 60529 - IP6K9K ISO 20653 IP67 DIN EN 60529 - IP6K9K ISO 20653
Indice de protection connecteur IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529
Température de service min. -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C
Température de service max. 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C
Plage de température min. câble mobile -5 °C -5 °C -5 °C -5 °C -5 °C -5 °C -5 °C -5 °C
Plage de température max. câble mobile 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C
Plage de température min. câble posé fixe -30 °C -30 °C -30 °C -30 °C -30 °C -30 °C -30 °C -30 °C
Plage de température max. câble posé fixe 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C
Résistance aux chocs (Norme) 30g / 11ms 30g / 11ms 30g / 11ms 30g / 11ms 30g / 11ms 30g / 11ms 30g / 11ms 30g / 11ms
Résistance aux vibrations (Norme) 10 - 55Hz 10 - 55Hz 10 - 55Hz 10 - 55Hz 10 - 55Hz 10 - 55Hz 10 - 55Hz 10 - 55Hz
Température de stockage min. -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -28 °C -25 °C
Température de stockage max. 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C
Type de fixation vissé vissé vissé vissé vissé vissé vissé vissé
Type de connecteur M8x1 - 4 polig M12x1 - 4 polig M12x1 - 4 polig M12x1 - 8 polig M8x1 - 4 polig M12x1 - 4 polig M12x1 - 8 polig M8x1 - 4 polig M12x1 - 4 polig
Longueur de câble 0,15 m 0,15 m 0,15 m 1 m 1 m 0,15 m 1 m 0,15 m 1 m 0,15 m
Nombre de torons 4 4 8 4 6 4 6 4 4 4 4
Section des fils 0,25 mm² 0,25 mm² 0,25 mm² 0,25 mm² 0,25 mm² 0,25 mm² 0,25 mm² 0,25 mm²
Marquage CE oui oui oui oui oui oui oui oui
Homologation selon UL UL UL UL UL UL UL UL
Actionneurs possibles 153MBK001 153MBK001 153MBK001 153MBK001 153MBK001 153MBK101 153MBK101 153MBK001 153MBK101
1/3

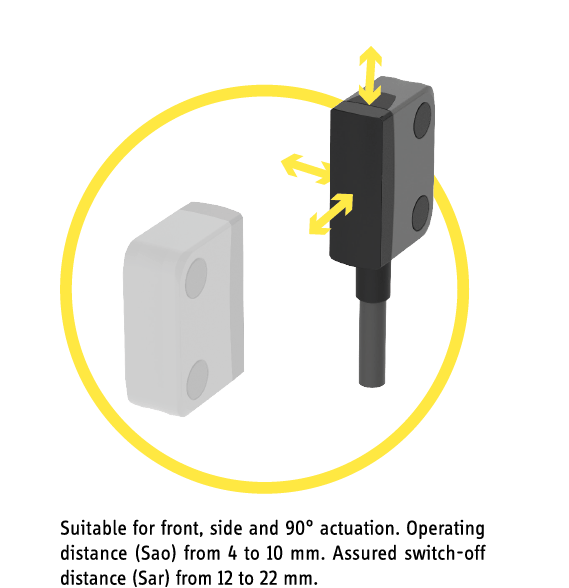

153MSK_switching-distance
Plein écran
1/3
2/3
Détecteur de sécurité eloProtect M 153MSK - elobau
Plein écran
2/3
3/3
Détecteur de sécurité eloProtect M 153MSK - elobau
Plein écran
3/3
Mode d'emploi et informations sur le produit
Manual eloProtect M - Safety sensor series 153MSK... pdf 2,08 Mo
Certificate eloProtect MSK - TÜV Süd pdf 1 001,13 Ko
Certificate eloProtect MSK (EC-Type Examination) - TÜV Süd pdf 903,40 Ko
