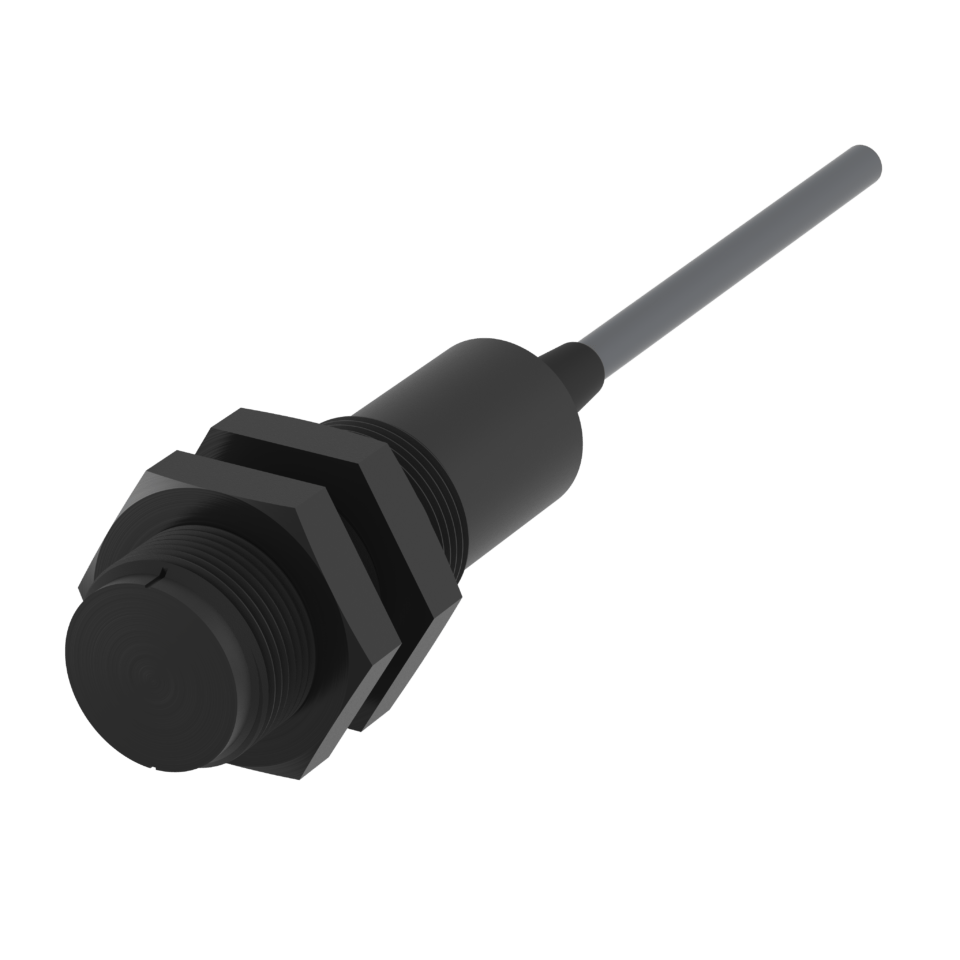

Détecteur de sécurité 120

Disponible sur elostore

Détecteur de sécurité 120

Disponible sur elostore
  • Raccordement variable avec sortie câble et pigtail M12
  • Les grandes distances de commutation permettent un montage dissimulé
  • Combinaison du détecteur et de l’actionneur en fonction de l’application (par ex. détecteur dissimulé derrière de l’inox, actionneur dans un boîtier en inox dans la zone de fonctionnement)



Le détecteur de sécurité M18 s’utilise dans les machines alimentaires et d’emballage ; il se distingue par une distance de commutation élevée jusqu’à 35 mm.

Ce produit est également disponible dans notre elo.store.

Dessin technique

1/3
Cat_MS_120_Kunststoff_DRW1
Plein écran
1/3
2/3
Cat_MS_120_Kunststoff_CON
Plein écran
2/3
3/3
Cat_MS_120_Kunststoff_CD
Plein écran
3/3

Caractéristiques des articles

  • 120V6201
  • 12027108
  • 12027210
  • 120V62
  • 120271
  • 120272
  • Tension de commutation min.
  • Tension de commutation max.
  • Courant de commutation max.
  • Puissance de commutation max.
  • Fréquence de commutation
  • Distance de connexion de sécurité (Sao)
  • Distance de déconnexion de sécurité (Sar)
  • Distance de connexion min. (S0 min.)
  • Affichage à LED
  • Actionnement
  • Principe de commutation
  • Résistance série
  • Technologie
  • Type de contact
  • Degré de pollution
  • Indice de protection
  • Codage selon EN ISO 14119
  • B10d selon EN ISO 13849-1
  • Type de construction selon EN ISO 14119
  • Durée de vie en années
  • Structure selon EN ISO 13849-1
  • Forme du boîtier
  • Dimensions
  • Encastrement non noyé
  • Maintien existant
  • Matériau du boîtier
  • Matériau des câbles
  • Matériau des écrous
  • Couleur du boîtier
  • Indice de protection
  • Indice de protection connecteur
  • Température de service min.
  • Température de service max.
  • Plage de température min. câble mobile
  • Plage de température max. câble mobile
  • Plage de température min. câble posé fixe
  • Plage de température max. câble posé fixe
  • Résistance aux chocs (Norme)
  • Résistance aux vibrations (Norme)
  • Température de stockage min.
  • Température de stockage max.
  • Type de fixation
  • Filetage
  • Dimensions
  • Type de connecteur
  • Longueur de câble
  • Nombre de torons
  • Section des fils
  • Couleur de câble
  • Type de câble
  • Marquage CE
  • Homologation selon
  • Actionneurs possibles
Attributs120V62011202710812027210120V62120271120272
Bestellung
Tension de commutation min. 19,2 V DC
Tension de commutation max. 28,8 V DC
Courant de commutation max. 0,1 A
Puissance de commutation max. 3 W
Fréquence de commutation 5 Hz
Distance de connexion de sécurité (Sao) 4 mm 13 mm 4 mm 13 mm 4 mm
Distance de déconnexion de sécurité (Sar) 18 mm 35 mm 22 mm 18 mm 35 mm 22 mm
Distance de connexion min. (S0 min.) 0,5 mm
Affichage à LED Non
Actionnement frontal
Principe de commutation magnétique
Résistance série 22 Ohm
Technologie Reed
Type de contact NO/NO NO/NF NO/NO NO/NF
Degré de pollution 3
Indice de protection III
Codage selon EN ISO 14119 Faible
B10d selon EN ISO 13849-1 20000000
Type de construction selon EN ISO 14119 4 3 4 3 4
Durée de vie en années 20 a
Structure selon EN ISO 13849-1 À deux canaux
Forme du boîtier cylindrique
Dimensions M18 x 55 mm
Encastrement non noyé oui
Maintien existant non
Matériau du boîtier PBT
Matériau des câbles PVC
Matériau des écrous PBT
Couleur du boîtier schwarz
Indice de protection IP67 DIN EN 60529
Indice de protection connecteur IP67 DIN EN 60529 (übersetzen) - IP65 DIN EN 60529 (übersetzen)
Température de service min. -25 °C
Température de service max. 75 °C
Plage de température min. câble mobile -25 °C -5 °C
Plage de température max. câble mobile 90 °C 70 °C
Plage de température min. câble posé fixe -25 °C
Plage de température max. câble posé fixe 90 °C 70 °C
Résistance aux chocs (Norme) 30g / 11ms
Résistance aux vibrations (Norme) 10 - 55Hz
Température de stockage min. -25 °C
Température de stockage max. 75 °C
Type de fixation Écrou de fixation
Filetage M18
Dimensions 48 g
Type de connecteur M8x1 - 4 polig
Longueur de câble 0,1 m 1 m
Nombre de torons 4
Section des fils 0,25 mm²
Couleur de câble beige
Type de câble Oelflex 4x0,25
Marquage CE oui non
Homologation selon ETL ETL
Actionneurs possibles 30420000 300785 30420000 300785 30420000
1/3

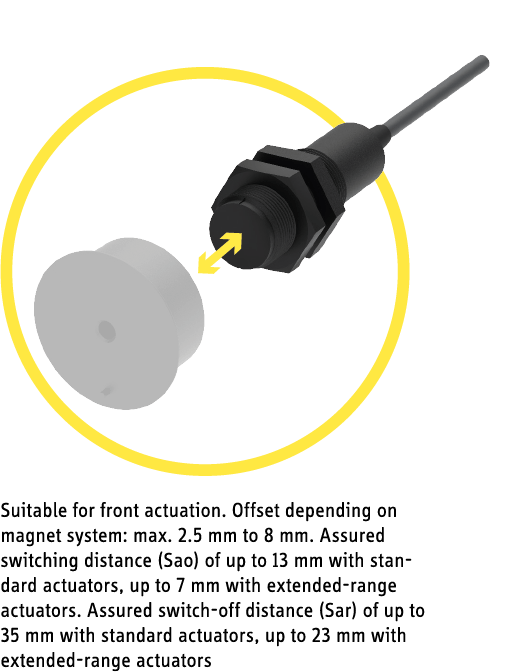

120_switching-distance
