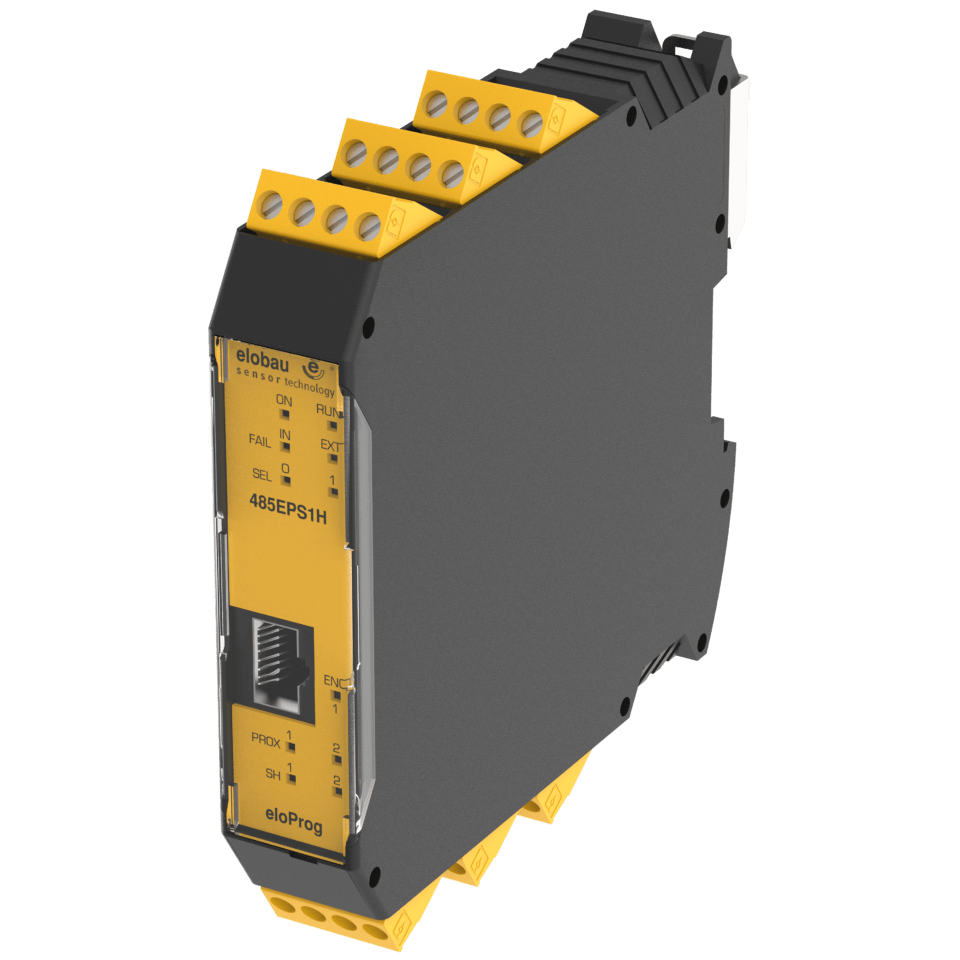

eloProg Modules de surveillance de la vitesse de rotation 485EPS

eloProg Modules de surveillance de la vitesse de rotation 485EPS

  • Différents modules pour le raccordement d’1 ou de 2 codeurs HTL, TTL ou sinus/cosinus
  • Chaque module dispose d’entrées supplémentaires pour jusqu’à 2 détecteurs de proximité
  • 4 seuils de commutation configurables par axe
  • Surveillance de la vitesse de rotation jusqu’à PLe
  • Le connecteur en T prémonté (bus propriétaire à 5 voies), servant à connecter le module de base à d’autres modules d’extension, permet d’économiser les frais de câblage et de gagner de l’espace dans l’armoire de commande

Les modules de vitesse surveillent l’arrêt, la vitesse maximale, une fenêtre de vitesse définie et le sens de rotation. Il est en outre possible de définir jusqu’à 4 seuils de commutation par axe.

Les différents modules sont compatibles avec les codeurs à signaux HTL, TTL ou sinus/cosinus.

Dessin technique

1/1
Cat_MS_SAE_485_Auswerteeinheit_DRW1
Plein écran
1/1

Caractéristiques des articles

  • 485EPS1H
  • 485EPS1S
  • 485EPS1T
  • 485EPS2H
  • 485EPS2N
  • 485EPS2S
  • 485EPS2T
  • Tension d'alimentation min.
  • Tension d'alimentation max.
  • Puissance consommée
  • Affichage à LED
  • interface codeur
  • Raccordements codeur
  • Tension d'isolation nominale codeur
  • Catégorie de surtension codeur
  • Tension d'impulsion nominale codeur
  • Nombre max. de codeurs
  • Fréquence max. codeur
  • Plage de valeur seuil réglable codeur
  • Catégorie initiateurs
  • Raccordements initiateurs
  • Plage de valeur seuil réglable initiateurs
  • Nombre max. d'initiateurs
  • Fréquence max. initiateurs
  • Nombre max. d'axes
  • Écart arrêt/survitesse
  • Écart entre les valeurs seuil min.
  • PL selon EN ISO 13849-1
  • SIL selon CEI 61508
  • SIL CL selon CEI 62061
  • PFHD selon IEC 61508
  • Durée de vie
  • Catégorie selon EN ISO 13849-1
  • Dimensions
  • Matériau du boîtier
  • Couleur du boîtier
  • Indice de protection boîtier
  • Température de service min.
  • Température de service max.
  • Température de stockage max.
  • Humidité relative de l'air
  • Type de fixation
  • Couple de serrage pour bornes de raccordement
  • Dimensions
  • Raccordement au module de base
  • Bornes à vis
  • Bornes de raccordement enfichables
  • Section min. des fils
  • Section max. des fils
  • Homologation selon
  • Marquage CE
Attributs485EPS1H485EPS1S485EPS1T485EPS2H485EPS2N485EPS2S485EPS2T
Bestellung
Bestellung
Tension d'alimentation min. 19,2 V DC 19,2 V DC
Tension d'alimentation max. 28,8 V DC 28,8 V DC
Puissance consommée 3 W 3 W
Affichage à LED Non Non
interface codeur HTL sin/cos TTL HTL sin/cos TTL
Raccordements codeur RJ45 RJ45
Tension d'isolation nominale codeur 250 V 250 V
Catégorie de surtension codeur II II
Tension d'impulsion nominale codeur 4 kV 4 kV
Nombre max. de codeurs 1 2 2
Fréquence max. codeur 300 kHz 500 kHz 300 kHz 500 kHz
Plage de valeur seuil réglable codeur 1 Hz - 450 kHz 1 Hz - 450 kHz
Catégorie initiateurs PNP/NPN - 3/4 Drähte PNP/NPN - 3/4 Drähte
Raccordements initiateurs par bornes de raccordement par bornes de raccordement
Plage de valeur seuil réglable initiateurs 1 Hz - 4 kHz 1 Hz - 4 kHz
Nombre max. d'initiateurs 2 2
Fréquence max. initiateurs 5 kHz 5 kHz
Nombre max. d'axes 2 2
Écart arrêt/survitesse > 10 Hz > 10 Hz
Écart entre les valeurs seuil min. > 5 % > 5 %
PL selon EN ISO 13849-1 e e
SIL selon CEI 61508 3 3
SIL CL selon CEI 62061 3 3
PFHD selon IEC 61508 8,2 x 10-9 1/h 9,43 x 10-9 1/h 8,58 x 10-9 1/h 8,92 x 10-9 1/h 7,48 x 10-9 1/h 1,14 x 10-9 1/h 9,68 x 10-9 1/h
Durée de vie 20 Tm 20 Tm
Catégorie selon EN ISO 13849-1 4 4
Dimensions 108 x 22,5 x 114,5 mm (H/B/T) 109 x 22,5 x 114,5 mm (H/B/T) 108 x 22,5 x 114,5 mm (H/B/T)
Matériau du boîtier PA PA
Couleur du boîtier Gehäuse schwarz Frontplatte gelb Gehäuse schwarz Frontplatte gelb
Indice de protection boîtier IP20 DIN EN 60529 IP20 DIN EN 60529
Température de service min. -10 °C -10 °C
Température de service max. 55 °C 55 °C
Température de stockage max. 85 °C 85 °C
Humidité relative de l'air 10...95 % 10...96 % 10...95 %
Type de fixation Profilé chapeau Profilé chapeau
Couple de serrage pour bornes de raccordement 0,6 N m 0,6 N m
Dimensions 150 g 150 g
Raccordement au module de base bus 5 voies propriétaire (connecteur en T) bus 5 voies propriétaire (connecteur en T)
Bornes à vis oui oui
Bornes de raccordement enfichables oui oui
Section min. des fils 0,5 mm² 0,5 mm²
Section max. des fils 2,5 mm² 2,5 mm²
Homologation selon EN ISO 13849-1 IEC 61508 IEC 62061 UL 508 / CSA 22.2 EN ISO 13849-1 IEC 61508 IEC 62061 UL 508 / CSA 22.2
Marquage CE oui oui
