eloFlex 471EFR…

eloFlex 471EFR…

  • Jusqu’à 4 fonctions de sécurité mises en œuvre dans une variante d’appareil
  • Solution économique grâce au nombre de sortiesde sécurité (relais) adapté aux besoins et exigences
  • Plus de fonctions et moins d’encombrement dans l’armoire de commande, pour moins de coûts
  • Protection contre la manipulation grâce à la configuration définie et validée par elobau
  • Économique et sûr grâce à l’identification univoque de la configuration lors de la maintenance, de la mise en service et de l’entretien
  • Flexibilité maximale grâce à des options variées de configuration, parfaitement adaptées à votre application
  • Possibilité de raccorder d’autres détecteurs via des interfaces elobau pour l’extension d’entrée



Liaisons logiques et fonctions de sécurité disponibles :

Liaison logique :

Fonctions de sécurité :

ANDtON / tOFF
ORFonction de sécurité
XORBi-manuel
NANDPorte de sécurité
NORArrêt d’urgence
XNORNO / NO
NOTou NO / NF

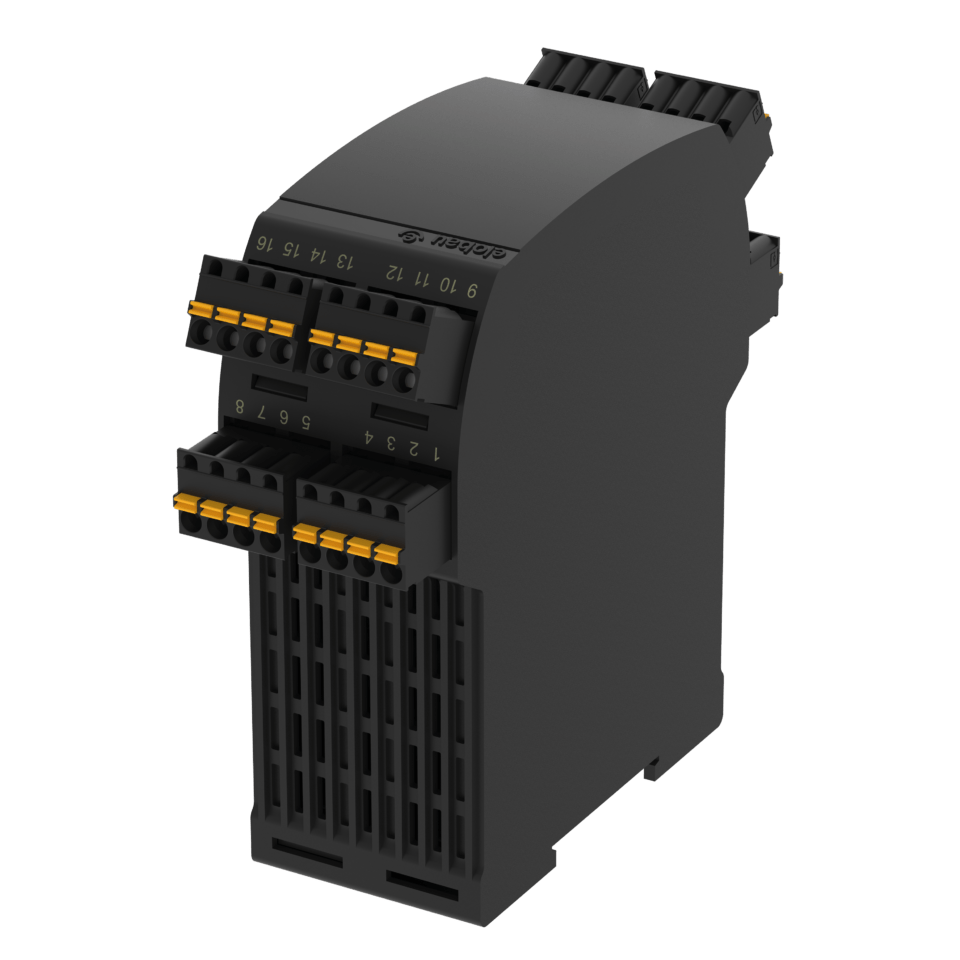

eloFlex 471 EFR est une unité de contrôle de sécurité configurable avec 4 entrées de sécurité indépendantes (2 canaux) et jusqu’à 4 sorties de sécurité, ainsi que 4 sorties de contrôle.

La combinaison logique interne est configurée de manière spécifique au client.

Dessin technique

1/4
Cat_MS_SAE_471EFR_DRW1
Plein écran
1/4
2/4
Cat_MS_SAE_471EFR_CON
Plein écran
2/4
3/4
Cat_MS_SAE_471EFR_CD1
Plein écran
3/4
4/4
Cat_MS_SAE_471EFR_CD2
Plein écran
4/4

Caractéristiques des articles

  • 471EFR2D14K...
  • 471EFR3E11K...
  • 471EFR3E12K...
  • 471EFR3E13K...
  • 471EFR3E14K...
  • 471EFR3E11K_
  • 471EFR3E12K_
  • 471EFR3E13K_
  • 471EFR3E14K_
  • 471EFR2D14K_
  • Tension de commutation max. en sortie de sécurité
  • Tension de commutation max. en sortie de contrôle
  • Tension de commutation max. en sortie de sécurité
  • Courant de commutation max. en sortie de sécurité
  • Courant de commutation max. en sortie de contrôle
  • Puissance de commutation max. sortie de contrôle
  • Puissance de commutation max. sortie de sécurité
  • Nombre de sorties de sorties de sécurité relais configurables
  • Nombre de sorties de contrôle électroniques
  • Nombre d’entrées de sécurité redondantes
  • Catégorie d'arrêt 0 (STO) nach IEC 61800-5-2
  • Catégorie d'arrêt 1 (SS1) nach IEC 61800-5-2
  • Entrée EDM/démarrage
  • Fonction de démarrage
  • Catégorie d'emploi
  • Tension d'alimentation min.
  • Tension d'alimentation max.
  • Consommation de courant
  • Puissance consommée
  • Détection de court-circuit transversal
  • Affichage à LED
  • Temps d’armement
  • Fusible tension d'alimentation
  • Catégorie de surtension
  • Fusible sortie de sécurité
  • Tension de commutation min. en sortie de contrôle
  • Puissance de commutation max. sortie de sécurité
  • Nb max. cycles de commut. courant commut. 0,5A (charge ohmique)
  • Nb max. cycles de commut. courant commut. 3A (charge ohmique)
  • Type de contact
  • PL selon EN ISO 13849-1
  • SIL selon CEI 61508
  • SIL CL selon CEI 62061
  • PFHD selon IEC 61508
  • Durée de vie
  • Catégorie selon EN ISO 13849-1
  • Tolérance au défaut du matériel (HFT) selon IEC 61508
  • Fréquence de commutation max. sortie de sécurité avec charge
  • Fréquence de commutation max. sortie de sécurité sans charge
  • Dimensions
  • Matériau du boîtier
  • Couleur du boîtier
  • Indice de protection
  • Température de service min.
  • Température de service max.
  • Température de stockage min.
  • Température de stockage max.
  • Humidité relative de l'air
  • Indice de protection espace de montage
  • Résistance aux chocs (Norme)
  • Résistance aux chocs permanents (Norme)
  • Résistance aux vibrations (Norme)
  • Pression de l'air
  • Delta tmax
  • Type de fixation
  • Dimensions
  • Couple de serrage pour bornes de raccordement
  • Bornes à ressorts
  • Bornes à vis
  • Bornes doubles
  • Bornes de raccordement enfichables
  • Section min. des fils
  • Section max. des fils
  • Homologation selon
  • Marquage CE
Attributs471EFR2D14K...471EFR3E11K...471EFR3E12K...471EFR3E13K...471EFR3E14K...471EFR3E11K_471EFR3E12K_471EFR3E13K_471EFR3E14K_471EFR2D14K_
Bestellung
Tension de commutation max. en sortie de sécurité 30 V DC 30 V DC
Tension de commutation max. en sortie de contrôle 26,4 V DC 26,4 V DC
Tension de commutation max. en sortie de sécurité 250 V AC 250 V AC
Courant de commutation max. en sortie de sécurité 3 A 3 A
Courant de commutation max. en sortie de contrôle 0,1 A 0,1 A
Puissance de commutation max. sortie de contrôle 2,64 W 2,64 W
Puissance de commutation max. sortie de sécurité 750 VA 750 VA
Nombre de sorties de sorties de sécurité relais configurables 4 1 2 3 4 1 2 3 4
Nombre de sorties de contrôle électroniques 4 4
Nombre d’entrées de sécurité redondantes 4 4
Catégorie d'arrêt 0 (STO) nach IEC 61800-5-2 oui oui
Catégorie d'arrêt 1 (SS1) nach IEC 61800-5-2 oui oui
Entrée EDM/démarrage oui oui
Fonction de démarrage Selon la configuration Selon la configuration
Catégorie d'emploi AC-15 / DC-13 AC-15 / DC-13
Tension d'alimentation min. 21,6 V DC 21,6 V DC
Tension d'alimentation max. 26,4 V DC 26,4 V DC
Consommation de courant 800 mA 800 mA
Puissance consommée 21,12 W 21,12 W
Détection de court-circuit transversal oui oui
Affichage à LED à 2 couleurs à 2 couleurs
Temps d’armement 3000 ms 3000 ms
Fusible tension d'alimentation 1A rapidement 1A rapidement
Catégorie de surtension III III
Fusible sortie de sécurité 3A paresseux 3A paresseux
Tension de commutation min. en sortie de contrôle 21,6 V DC 21,6 V DC
Puissance de commutation max. sortie de sécurité 90 W 90 W
Nb max. cycles de commut. courant commut. 0,5A (charge ohmique) 1000000 3000000 3000000 1000000
Nb max. cycles de commut. courant commut. 3A (charge ohmique) 190000 280000 280000 190000
Type de contact Selon la configuration Selon la configuration
PL selon EN ISO 13849-1 d e e d
SIL selon CEI 61508 2 3 3 2
SIL CL selon CEI 62061 2 3 3 2
PFHD selon IEC 61508 1,26x10^-8 1/h 3,28x10^-9 1/h 3,28x10^-9 1/h 1,26x10^-8 1/h
Durée de vie 20 Tm 20 Tm
Catégorie selon EN ISO 13849-1 3 4 4 3
Tolérance au défaut du matériel (HFT) selon IEC 61508 1 1
Fréquence de commutation max. sortie de sécurité avec charge 360 1/h 360 1/h
Fréquence de commutation max. sortie de sécurité sans charge 72000 1/h 18000 1/h 18000 1/h 72000 1/h
Dimensions 130 x 45 x 120 mm (H/B/T) 130 x 45 x 120 mm (H/B/T)
Matériau du boîtier PA, PC PA, PC
Couleur du boîtier schwarz schwarz
Indice de protection IP30 IEC60529 IP30 IEC60529
Température de service min. -15 °C -15 °C
Température de service max. 55 °C 55 °C
Température de stockage min. -40 °C -25 °C -25 °C -40 °C
Température de stockage max. 70 °C 70 °C
Humidité relative de l'air 5 - 85 % 5 - 85 %
Indice de protection espace de montage IP54 DIN EN 60529 IP54 DIN EN 60529
Résistance aux chocs (Norme) 30 g / 11 ms 30 g / 11 ms
Résistance aux chocs permanents (Norme) 10 g / 16 ms 10 g / 16 ms
Résistance aux vibrations (Norme) 10 ... 55 Hz 10 ... 55 Hz
Pression de l'air 860 - 1060 hPa 860 - 1060 hPa
Delta tmax 0,5 °C/min 0,5 °C/min
Type de fixation Profilé chapeau Profilé chapeau
Dimensions 400 g 400 g
Couple de serrage pour bornes de raccordement 0,5 N m 0,5 N m
Bornes à ressorts oui oui
Bornes à vis En option En option
Bornes doubles En option En option
Bornes de raccordement enfichables oui oui
Section min. des fils 0,2 mm² 0,2 mm²
Section max. des fils 2,5 mm² 2,5 mm²
Homologation selon EN ISO 13849-1 IEC 61508 IEC 62061 UL 508 / CSA 22.2 EN ISO 13849-1 IEC 61508 IEC 62061 UL 508 / CSA 22.2
Marquage CE oui oui
1/1

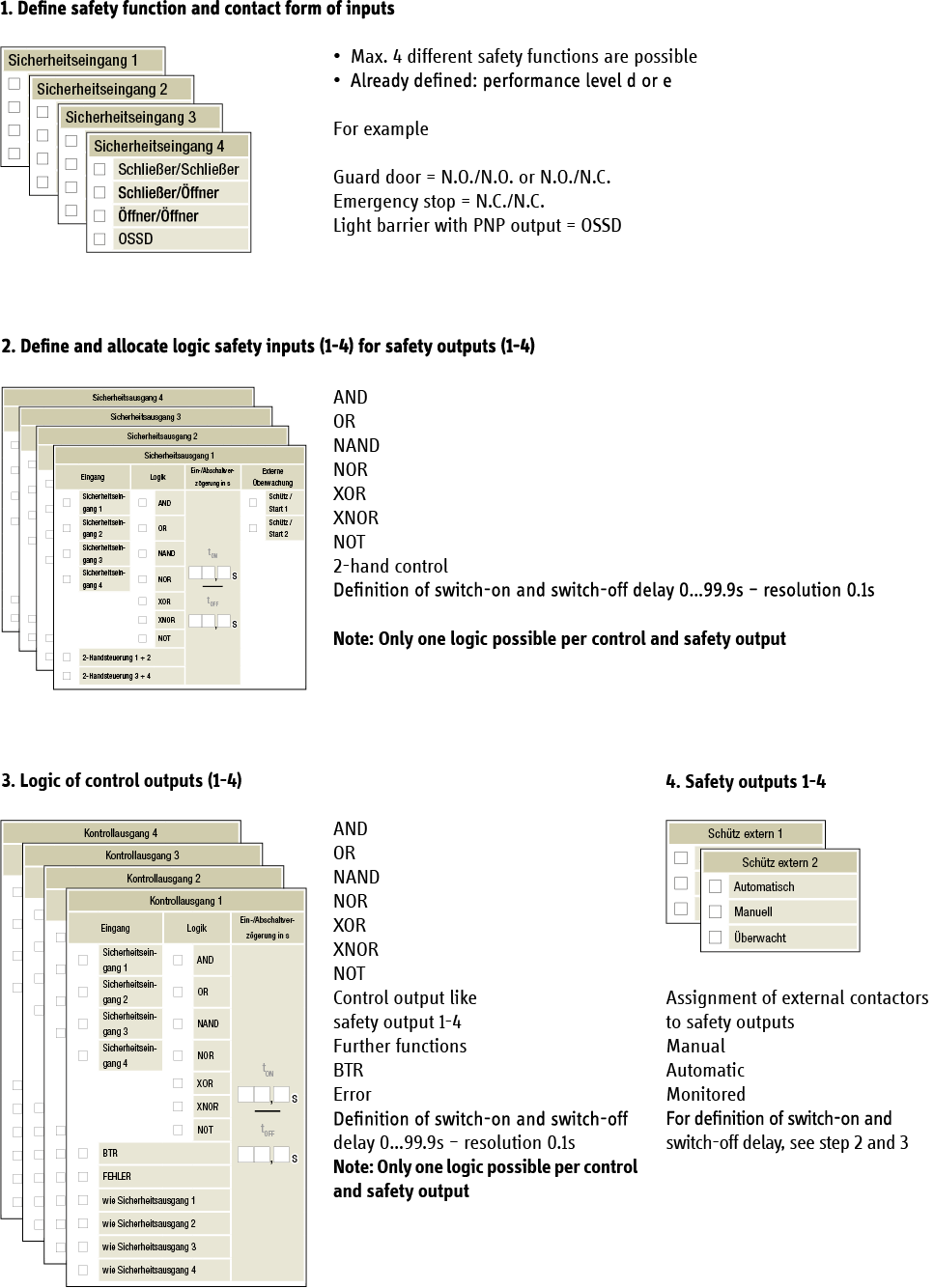

471EFR_configuration
Plein écran
1/1
Downloads
Manual Safety Control Unit eloFlex 471EFR pdf 2,77 Mo
Certificate eloFlex 471EFR - TÜV Süd pdf 720,54 Ko
Certificate eloFlex 471EFR (EC-Type Examination) - TÜV Süd pdf 698,97 Ko
Certificate eloFlex 471EFR - UL pdf 682,99 Ko
Certificate eloFlex 471EFR - CSA pdf 668,84 Ko
