eloLance SL2D

Disponible sur elostore
Évaluer ce produit

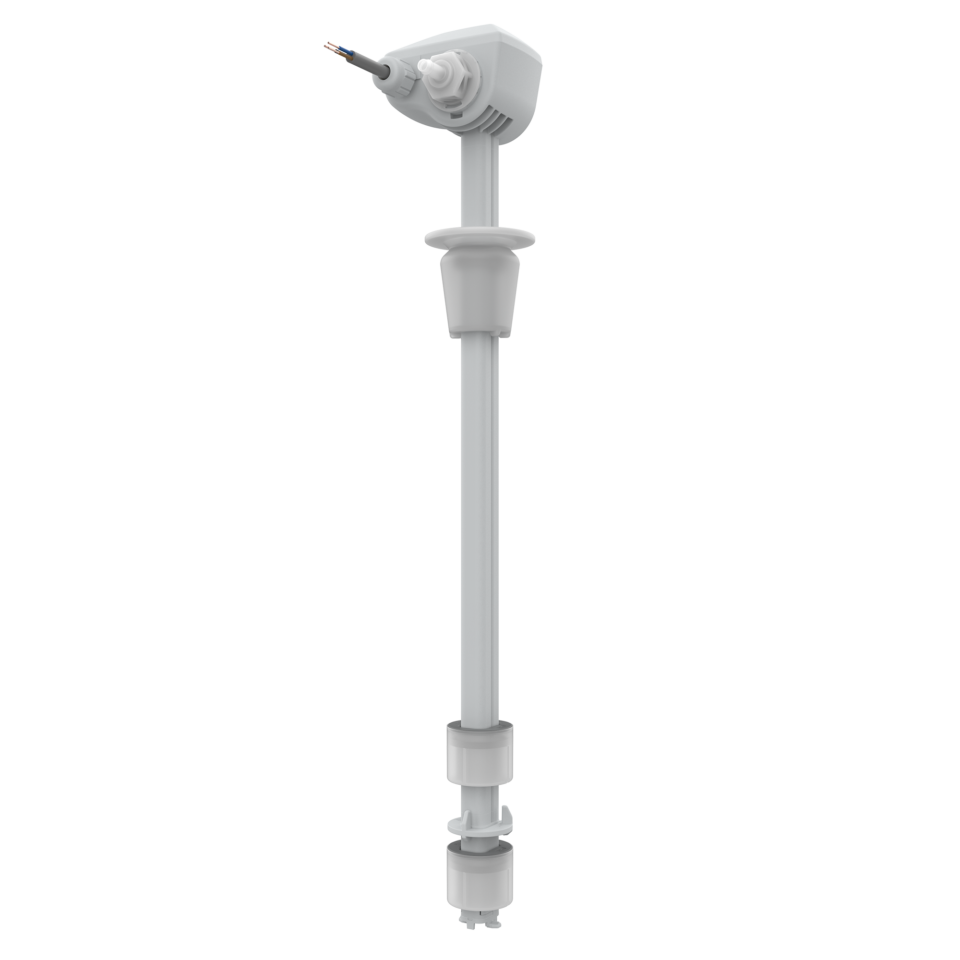

eloLance SL2D

Disponible sur elostore
Évaluer ce produit
  • Structure sans joint
  • Point de prélèvement bas
  • Manipulation facile grâce à une tête ergonomique
  • 1 ou 2 points de commutation possibles : pré-vide et vide Point de commutation de vide
  • Haute résistance grâce à une épaisseur de paroi optimiséepour les composants en contact avec le fluide
  • Cône de serrage pour une adaptation variable de la hauteur
  • Sortie horizontale des tuyaux et des câbles
  • Frein de sortie à bille

L’eloLance – la nouvelle génération de cannes d’aspiration

L’eloLance est la nouvelle génération de cannes d’aspiration qui rend le fonctionnement de vos installations et machines plus efficaces et réduit ainsi vos efforts. Leur point de prélèvement bas permet une utilisation économique et durable des liquides et réduit les quantités restantes dans le réservoir. Leur grande fiabilité et leur résistance dans les liquides les plus divers sont des arguments forts pour les utilisateurs, avec une utilisation simple et sûre. Les cannes-ventouses sont ainsi la solution idéale pour l’utilisation dans les bidons.

Voir mes demandes
 Acheter des variantes  Tout télécharger

Ce produit est également disponible dans notre elo.store.

Dessin technique

1/6
Cat_LEV_SL2D2_DRW1
Plein écran
1/6
2/6
Cat_LEV_SL2D2_CD
Plein écran
2/6
3/6
Cat_LEV_SL2D1_DRW1
Plein écran
3/6
4/6
Cat_LEV_SL2D1_CD
Plein écran
4/6
5/6
Cat_352SL21_DRW1
Plein écran
5/6
6/6
Cat_352SL22_DRW1
Plein écran
6/6

Caractéristiques des articles

  • SL2D1000010
  • SL2D1000011
  • SL2D1000012
  • SL2D1000013
  • SL2D1000014
  • SL2D1000015
  • SL2D1000016
  • SL2D2000008
  • SL2D2000009
  • SL2D2000011
  • SL2D2000013
  • SL2D2000014
  • SL2D2000015
  • SL2D2000016
  • SL2D1000006
  • SL2D1000007
  • SL2D1000008
  • SL2D1000009
  • SL2D2000003
  • SL2D2000006
  • SL2D2000007
  • SL2D1000004
  • SL2D2000004
  • SL2D2000005
  • SL2D2000010
  • SL2D1000002
  • SL2D1000003
  • SL2D1000005
  • SL2D1000017
  • SL2D1000018
  • SL2D1000019
  • SL2D1000020
  • SL2D1000021
  • SL2D1000022
  • SL2D1000023
  • SL2D1000024
  • SL2D1000025
  • SL2D1000026
  • SL2D1000027
  • SL2D1000028
  • SL2D1000029
  • SL2D1000030
  • SL2D1000035
  • SL2D2000012
  • SL2D2000017
  • SL2D2000018
  • SL2D2000019
  • Tension de commutation max.
  • Tension de commutation max.
  • Courant de commutation max.
  • Puissance de commutation max.
  • Signal de sortie
  • Technologie
  • Nombre de points de commutation
  • Type de contact S1
  • Type de contact S2
  • Hauteur de point de commutation S1
  • Hauteur de point de commutation S2
  • Frein de fluite
  • Crépine de filtration
  • Repérage d'article
  • Construction
  • Longueur totale
  • Longueur d'immersion max.
  • Hauteur/Largeur/Gravité de pièce de tête
  • Diamètre du flotteur
  • Densité minimale recommandée du milieu
  • Matériau du boîtier
  • Matériau du flotteur
  • Matériau du raccord de tuyau
  • Matériau du tube vertical
  • Matériau des bagues d'étanchéité
  • Matériau des câbles
  • Matériau de flexible
  • Matériau de la bille de vanne
  • Matériau de fixation du réservoir
  • Indice de protection tête
  • Indice de protection à partir du bord inférieur de la tête
  • Température de service min.
  • Température de service max.
  • Température de stockage min.
  • Température de stockage max.
  • Raccordement/sorties
  • Orifice de montage
  • Type de fixation
  • Type de connecteur
  • Longueur de câble
  • Raccordement
  • Type de câble
AttributsSL2D1000010SL2D1000011SL2D1000012SL2D1000013SL2D1000014SL2D1000015SL2D1000016SL2D2000008SL2D2000009SL2D2000011SL2D2000013SL2D2000014SL2D2000015SL2D2000016SL2D1000006SL2D1000007SL2D1000008SL2D1000009SL2D2000003SL2D2000006SL2D2000007SL2D1000004SL2D2000004SL2D2000005SL2D2000010SL2D1000002SL2D1000003SL2D1000005SL2D1000017SL2D1000018SL2D1000019SL2D1000020SL2D1000021SL2D1000022SL2D1000023SL2D1000024SL2D1000025SL2D1000026SL2D1000027SL2D1000028SL2D1000029SL2D1000030SL2D1000035SL2D2000012SL2D2000017SL2D2000018SL2D2000019
Bestellung
Bestellung
Tension de commutation max. 48 V AC 48 V AC 48 V AC 48 V AC 48 V AC 48 V AC 48 V AC 48 V AC
Tension de commutation max. 48 V DC 48 V DC 48 V DC 48 V DC 48 V DC 48 V DC 48 V DC 48 V DC
Courant de commutation max. 0,5 A 0,5 A 0,25 A 0,25 A 0,5 A 0,25 A 0,5 A 0,25 A 0,5 A 0,5 A 0,5 A 0,25 A
Puissance de commutation max. 10 VA 10 VA 5 VA 5 VA 10 VA 5 VA 10 VA 5 VA 10 VA 10 VA 10 VA 5 VA
Signal de sortie numérique numérique numérique numérique numérique numérique numérique numérique
Technologie Reed Reed Reed Reed Reed Reed Reed Reed
Nombre de points de commutation 1 1 2 2 1 2 1 2 1 1 1 2
Type de contact S1 Ouverture, niveau de fluide descendant Ouverture, niveau de fluide descendant Ouverture, niveau de fluide descendant Ouverture, niveau de fluide descendant Ouverture, niveau de fluide descendant Ouverture, niveau de fluide descendant Ouverture, niveau de fluide descendant Ouverture, niveau de fluide descendant
Type de contact S2 – – Ouverture, niveau de fluide descendant Ouverture, niveau de fluide descendant – Ouverture, niveau de fluide descendant – Ouverture, niveau de fluide descendant – – – Ouverture, niveau de fluide descendant
Hauteur de point de commutation S1 22 mm 22 mm 22 mm 22 mm 22 mm 22 mm 22 mm 22 mm
Hauteur de point de commutation S2 – – 72 mm 72 mm – 72 mm – 72 mm – – – 72 mm
Frein de fluite Bille anti retour Bille anti retour Bille anti retour Bille anti retour Bille anti retour Bille anti retour Bille anti retour Schwerkraft-Kugel-Bremse Bille anti retour Bille anti retour
Crépine de filtration Maille de crépine 50 x 0,89mm² Maille de crépine 50 x 0,89mm² Maille de crépine 50 x 0,89mm² Maille de crépine 50 x 0,89mm² Maille de crépine 50 x 0,89mm² Maille de crépine 50 x 0,89mm² Maille de crépine 50 x 0,89mm² Sieb Maschenweite 50 x 0,89mm² Maille de crépine 50 x 0,89mm² Maille de crépine 50 x 0,89mm²
Repérage d'article Etiquetage du laser Etiquetage du laser Etiquetage du laser Etiquetage du laser Etiquetage du laser Etiquetage du laser Etiquetage du laser Laserbeschriftet Etiquetage du laser Etiquetage du laser
Construction Construction sans joint dans la zone immergée Construction sans joint dans la zone immergée Construction sans joint dans la zone immergée Construction sans joint dans la zone immergée Construction sans joint dans la zone immergée Construction sans joint dans la zone immergée Construction sans joint dans la zone immergée Dichtungs-freier Aufbau im eingetauchten Bereich Construction sans joint dans la zone immergée Construction sans joint dans la zone immergée
Longueur totale 260 mm 300 mm 340 mm 400 mm 440 mm 500 mm 600 mm 300 mm 400 mm 600 mm 440 mm 340 mm 260 mm 1200 mm 440 mm 500 mm 600 mm 800 mm 300 mm 600 mm 800 mm 340 mm 400 mm 500 mm 260 mm 300 mm 400 mm 600 mm 1200 mm 700 mm 900 mm 1000 mm 1100 mm 1200 mm 700 mm 900 mm 1000 mm 1100 mm 340 mm 400 mm 440 mm 340 mm 800 mm 1000 mm 260 mm 340 mm
Longueur d'immersion max. 209 mm 249 mm 289 mm 349 mm 389 mm 449 mm 549 mm 249 mm 349 mm 549 mm 389 mm 289 mm 209 mm 1149 mm 389 mm 449 mm 549 mm 749 mm 249 mm 549 mm 749 mm 289 mm 349 mm 449 mm 209 mm 249 mm 349 mm 549 mm 1149 mm 649 mm 849 mm 949 mm 1049 mm 1149 mm 649 mm 849 mm 949 mm 1049 mm 289 mm 349 mm 389 mm 289 mm 749 mm 949 mm 209 mm 289 mm
Hauteur/Largeur/Gravité de pièce de tête 47mm x 66,14mm x 43,77mm 47mm x 66,14mm x 43,77mm 47mm x 66,14mm x 43,77mm 47mm x 66,14mm x 43,77mm 47mm x 66,14mm x 43,77mm 47mm x 66,14mm x 43,77mmx 47mm x 66,14mm x 43,77mm 47mm x 66,14mm x 43,77mm 47mm x 66,14mm x 43,77mm
Diamètre du flotteur 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm
Densité minimale recommandée du milieu 0,7 g/cm³ 0,7 g/cm³ 0,7 g/cm³ 0,7 g/cm³ 0,7 g/cm³ 0,75 g/cm³ 0,75 g/cm³ 0,75 g/cm³ 0,75 g/cm³
Matériau du boîtier PP/PVC/TPE PP/PVC/TPE PP/PVC/TPE PP/PVC/TPE PP/PVC/TPE PP/PVC/TPE PP/PVC/TPE PP/PVC/TPE
Matériau du flotteur PE PE PE PE PE PE PE PE
Matériau du raccord de tuyau PE PE PE PE PE PE PE PE
Matériau du tube vertical PVC PVC PVC PVC PVC PVC PVC PVC
Matériau des bagues d'étanchéité - - - - - - - -
Matériau des câbles PVC PVC PVC PVC PVC PVC PVC PVC
Matériau de flexible - - - - - - - -
Matériau de la bille de vanne Verre Verre Verre Verre Verre Verre Verre - Verre
Matériau de fixation du réservoir Silicone Silicone Silicone Silicone Silicone Silicone Silicone Silicone
Indice de protection tête IP65 DIN EN 60529 IP65 DIN EN 60529 IP65 DIN EN 60529 IP65 DIN EN 60529 IP65 DIN EN 60529 IP65 DIN EN 60529 IP65 DIN EN 60529 IP65 DIN EN 60529
Indice de protection à partir du bord inférieur de la tête IPX8 DIN EN 60529 IPX8 DIN EN 60529 IPX8 DIN EN 60529 IPX8 DIN EN 60529 IPX8 DIN EN 60529 IPX8 DIN EN 60529 IPX8 DIN EN 60529 IPX8 DIN EN 60529
Température de service min. 5 °C 5 °C 5 °C 5 °C 5 °C 5 °C 5 °C 5 °C
Température de service max. 60 °C 60 °C 60 °C 60 °C 60 °C 60 °C 60 °C 60 °C
Température de stockage min. -20 °C -20 °C -20 °C -20 °C -20 °C -20 °C -20 °C -20 °C
Température de stockage max. 60 °C 60 °C 60 °C 60 °C 60 °C 60 °C 60 °C 60 °C
Raccordement/sorties Raccord de flexible pour diamètre intérieur 6 mm Raccord de flexible pour diamètre intérieur 6 mm Raccord de flexible pour diamètre intérieur 6 mm Raccord de flexible pour diamètre intérieur 6 mm Raccord de flexible pour diamètre intérieur 6 mm Raccord de flexible pour diamètre intérieur 6 mm Raccord de flexible pour diamètre intérieur 6 mm Raccord de flexible pour diamètre intérieur 4 mm Raccord de flexible pour diamètre intérieur 6 mm
Orifice de montage min. 30mm min. 30mm min. 30mm min. 30mm min. 30mm min. 30mm min. 30mm min. 30mm
Type de fixation Cône de serrage Cône de serrage Cône de serrage Cône de serrage Cône de serrage Cône de serrage Cône de serrage Cône de serrage
Type de connecteur - - - - - - - -
Longueur de câble 5 m 5 m 5 m 3 m 3 m 5 m 3 m 5 m 3 m 5 m 3 m 1 m 5 m 3 m
Raccordement Epissure d'extrémité Epissure d'extrémité Epissure d'extrémité Epissure d'extrémité Epissure d'extrémité Epissure d'extrémité Epissure d'extrémité Epissure d'extrémité
Type de câble 2x0,50mm² PVC LiYYöw/UL 2x0,50mm² PVC LiYYöw/UL 3x0,50mm² PVC LiYYöw/UL 3x0,50mm² PVC LiYYöw/UL 2x0,50mm² PVC LiYYöw/UL 3x0,50mm² PVC LiYYöw/UL 2x0,50mm² PVC LiYYöw/UL 3x0,50mm² PVC LiYYöw/UL 2x0,50mm² PVC LiYYöw/UL 2x0,50mm² PVC LiYYöw/UL 2x0,50mm² PVC LiYYöw/UL 3x0,50mm² PVC LiYYöw/UL

Variantes dans l' elostore

Téléchargements
eloLance SL2D - elobau
eloLance SL2D with level monitoring pdf 3,13 Mo
Configuration suction lance eloLance pdf 198,01 Ko
eloLance Instruction manual pdf 1,23 Mo
Mounting instructions eloLance SL2 pdf 273,22 Ko
eloLance SL2D - elobau
Chemical resistance pdf 291,38 Ko

List of chemical resistances

with the kind permission of Bürkle GmbH, Rheinauenstr. 5, D-79415, Bad Bellingen
