Capteur magnétique 151SG0

Disponible sur elostore

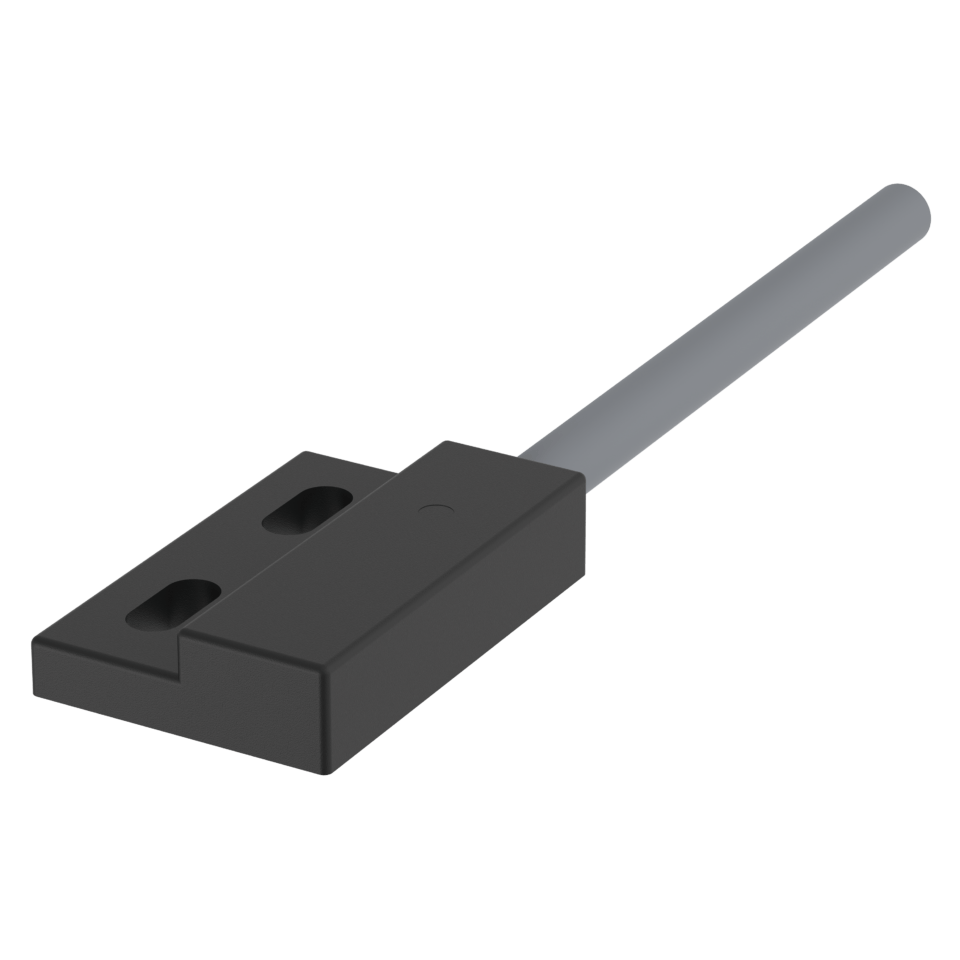

Capteur magnétique 151SG0

Disponible sur elostore
  • Capteur magnétique très plat basé sur un contact Reed
  • oîtier ultraplat avec sortie de câble pour un montage rapide et flexible
  • LED pour l’affichage visuel simple du statut
  • Boîtier PEI
  • 28,5 x 19 x 6,35 mm
  • Câble PVC

Ce produit est également disponible dans notre elo.store.

Dessin technique

1/1
151SG_technical drawing
Plein écran
1/1

Caractéristiques des articles

  • 151SG010
  • 151SG01003-1
  • 151SG020
  • 151SG030
  • Tension de commutation max.
  • Tension de commutation max.
  • Courant de commutation max.
  • Puissance de commutation max.
  • Type de contact
  • Technologie
  • Affichage à LED
  • Actionnement
  • Principe de commutation
  • Dimensions
  • Forme du boîtier
  • Matériau du boîtier
  • Matériau des câbles
  • Indice de protection
  • Température de service min.
  • Température de service max.
  • Température de stockage min.
  • Température de stockage max.
  • Plage de température min. câble mobile
  • Plage de température max. câble mobile
  • Plage de température min. câble posé fixe
  • Plage de température max. câble posé fixe
  • Type de fixation
  • Longueur de câble
Attributs151SG010151SG01003-1151SG020151SG030
Bestellung
Bestellung
Tension de commutation max. 48 V DC 24 V DC 48 V DC
Tension de commutation max. 48 V AC 24 V AC 48 V AC
Courant de commutation max. 0,5 A 0,2 A 0,3 A
Puissance de commutation max. 10 W 3 W
Type de contact NO NF Inverseur
Technologie Reed
Affichage à LED Non Oui Non
Actionnement au choix
Principe de commutation magnétique
Dimensions 28,5x19x6,4
Forme du boîtier cuboïde
Matériau du boîtier PA6 PEI PA6
Matériau des câbles PVC
Indice de protection IP67 DIN EN 60529
Température de service min. -25 °C
Température de service max. 70 °C 75 °C 70 °C 75 °C
Température de stockage min. -25 °C
Température de stockage max. 70 °C 75 °C 70 °C
Plage de température min. câble mobile -5 °C -10 °C -5 °C
Plage de température max. câble mobile 70 °C 90 °C 70 °C
Plage de température min. câble posé fixe -30 °C -25 °C -30 °C -25 °C
Plage de température max. câble posé fixe 70 °C 90 °C 70 °C
Type de fixation vissé
Longueur de câble 0,3 m 2 m 0,3 m 1 m
1/2

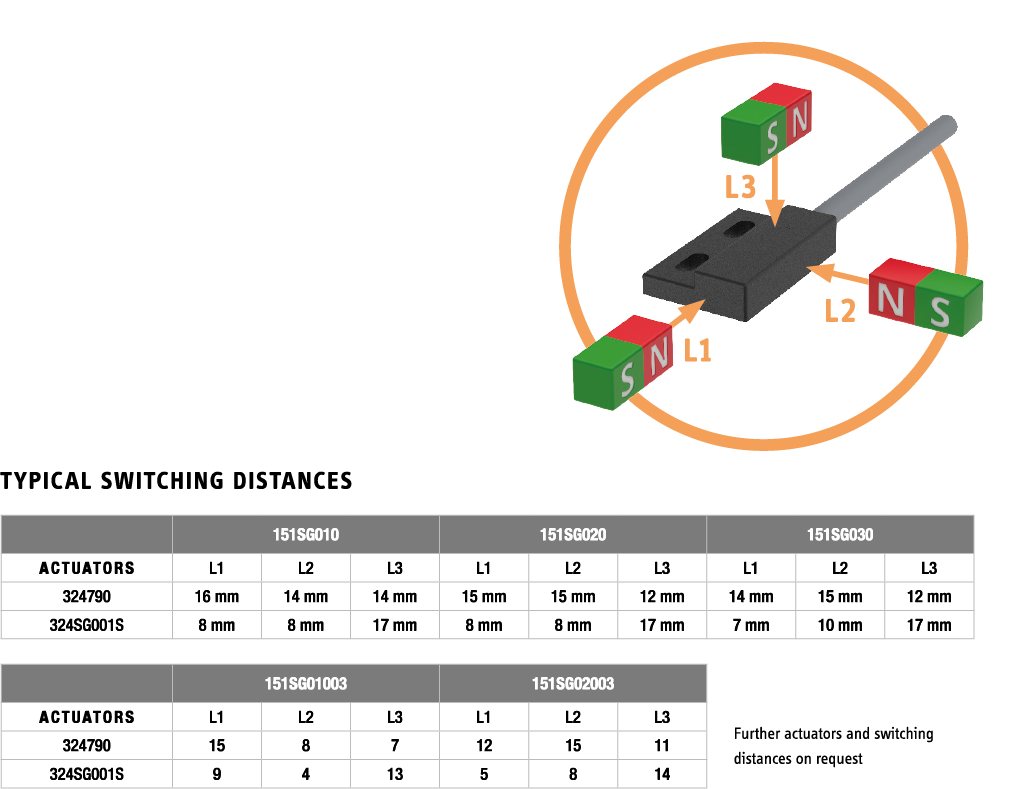

151SG_switching_dist_04-2021
Plein écran
1/2
2/2
151SG_ordering_key
Plein écran
2/2
Downloads
Manual Magnetic sensors pdf 545,95 Ko
