Mit dem Begriff „Joystick“ wird in den meisten Fällen der Einsatz im Gaming-Bereich assoziiert. In diesem Bereich wurde er auch erstmalig eingesetzt. Dafür, in einem Spiel präzise und genau Bewegungen zu steuern. Durch weitere Tasten konnten Zusatzfunktionen belegt werden und das Spielvergnügen nahm weiter zu.
Der Industrie-Joystick ist von dieser Idee gar nicht weit entfernt: Auch hier soll eine Maschine, ein Traktor oder ein Bagger möglichst präzise gesteuert werden. Nicht zum Zeitvertreib, sondern um schnell, sicher und zielführend agieren zu können. Wird der Gamingjoystick in den meisten Fällen auf dem Schreibtisch platziert, findet der Industrie Joystick seinen Platz in den meisten Fällen direkt im Geschehen: Im Bedienpanel eines Baggers oder Traktor, an einer Armlehne oder an einer Fernsteuerung.
Je nach Einsatzbereich des Nutzfahrzeugs sind die Anforderungen an den Joystick unterschiedlich. Vom einachsigen Fingertipp bis zum multiaxialen Robust Joystick, existiert für jeden Einsatzbereich ein Spezialist, der den Maschinenführer bestmöglich unterstützt. Egal ob für Kommunalfahrzeuge, Traktoren, Bagger oder Flurförderfahrzeuge.

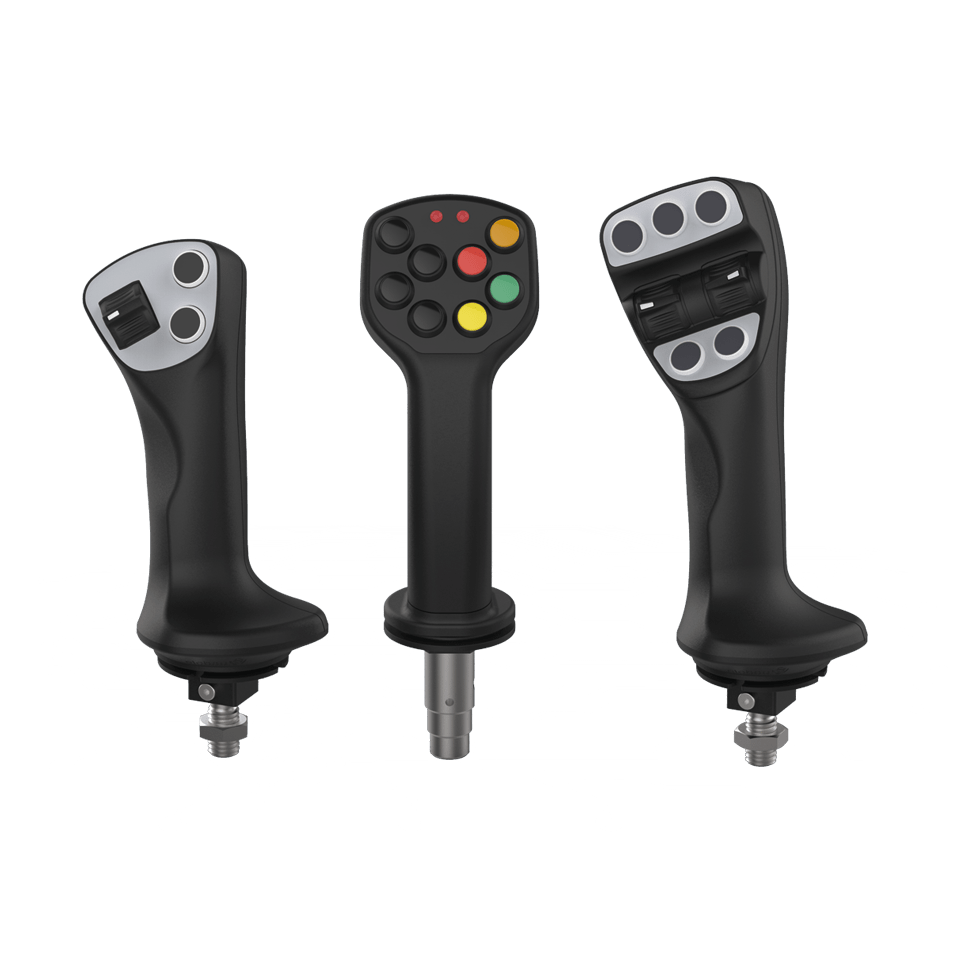

Mit einem Industrie-Joystick werden Nutzfahrzeuge wie Traktoren, Bagger oder auch Flurförderfahrzeuge bedient. Einerseits werden mittels der Joysticks die Fahrzeuge selbst gelenkt, andererseits werden die Funktionen des Nutzfahrzeuges gesteuert. Durch einen Frontladerjoystick lässt sich die Schwinge des Frontladers präzise steuern. Mit den Basisfunktionen Schwinge hoch, Schwinge runter, Kippe hoch, Kippe runter, steuert ein Frontlader Joystick bereits vier unterschiedliche Funktionen. Zusätzliche Taster, Fingertipp-Schalter oder Daumenräder am Griff werden weitere Funktionen realisiert – ohne dass der Maschinenführer umgreifen muss. Aus dem einfachen Griff wird dadurch ein Multifunktionsgriff.
Im ersten Schritt wird zwischen einachsigen Joysticks und mehrachsigen Joysticks unterschieden. Der Einsatzzweck entscheidet über die Anzahl der Joystick-Achsen. Doch, obwohl die Einsatzzwecke sehr unterschiedlich Ausfällen haben die beiden Joystick-Typen viele Gemeinsamkeiten.

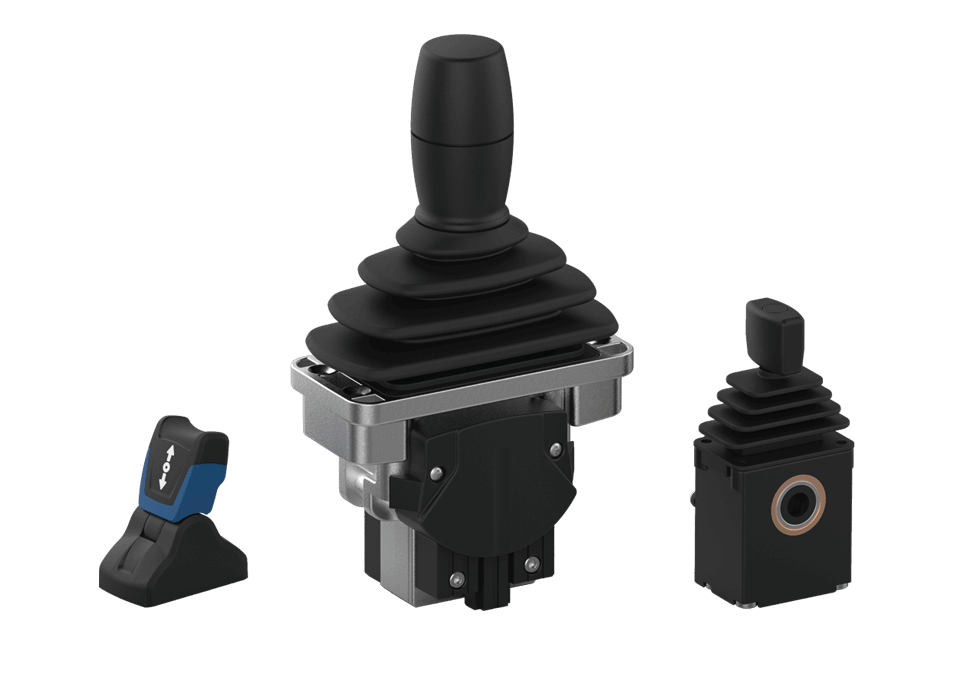

Joysticks mit einer Achse, also mit einer Bewegungsrichtung, lassen sich kompakt verbauen. Durch das Ausbleiben der zweiten Bewegungsachse bleibt die Joystickbasis schmal. Sie stehen in sämtlichen Betätigungsarten zur Verfügung: tastend, rastend, mit Reibbremse oder mit Mittelstellungsverriegelung. Das Ausgangssignal kann analog, redundant, mit CAN-Bus Anbindung (CANopen / SAE J1939) oder mit Schaltausgang erfolgen.
Die Vielzahl der dadurch entstehenden Varianten ermöglichen den Einsatz in nahezu allen Nutzfahrzeugen. Sowohl die Funktionen von Flurförder- und Kommunalfahrzeuge, aber auch die von Landmaschinen und Baumaschinen lassen sich dadurch präzise steuern.

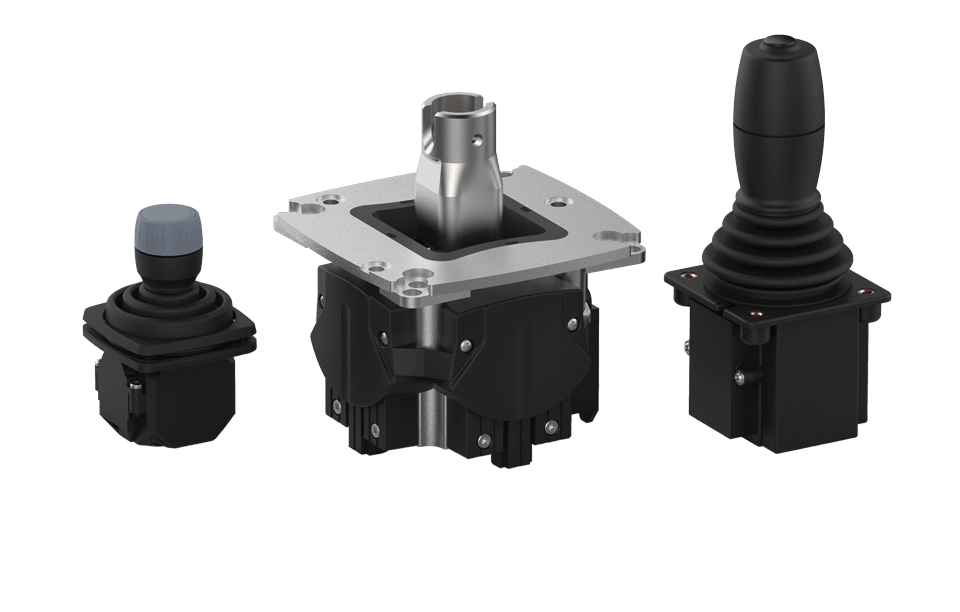

Darunter sind Joysticks mit mehreren Achsen zu verstehen: 2-achsige, 3- achsige und 4-achsen Joysticks zählen zu diesem Bereich. Mittels dieser Steuerungen lassen sich Greifarme, Fahrzeuge, Nutzmaschinenanbauten oder Schwenkarme präzise führen.
Die multiaxialen Joysticks von elobau lassen sich für jede Anwendung einsetzen. Die kompakten Mini Joysticks sind für den Einsatz in kleinen Bedienpanels und Fernsteuerungskonsolen zur filigranen Feinjustierung konzipiert. Hohen Anforderungen an Arbeitseinsätze in mobilen Arbeitsmaschinen wie erfüllen die Robust Joysticks.

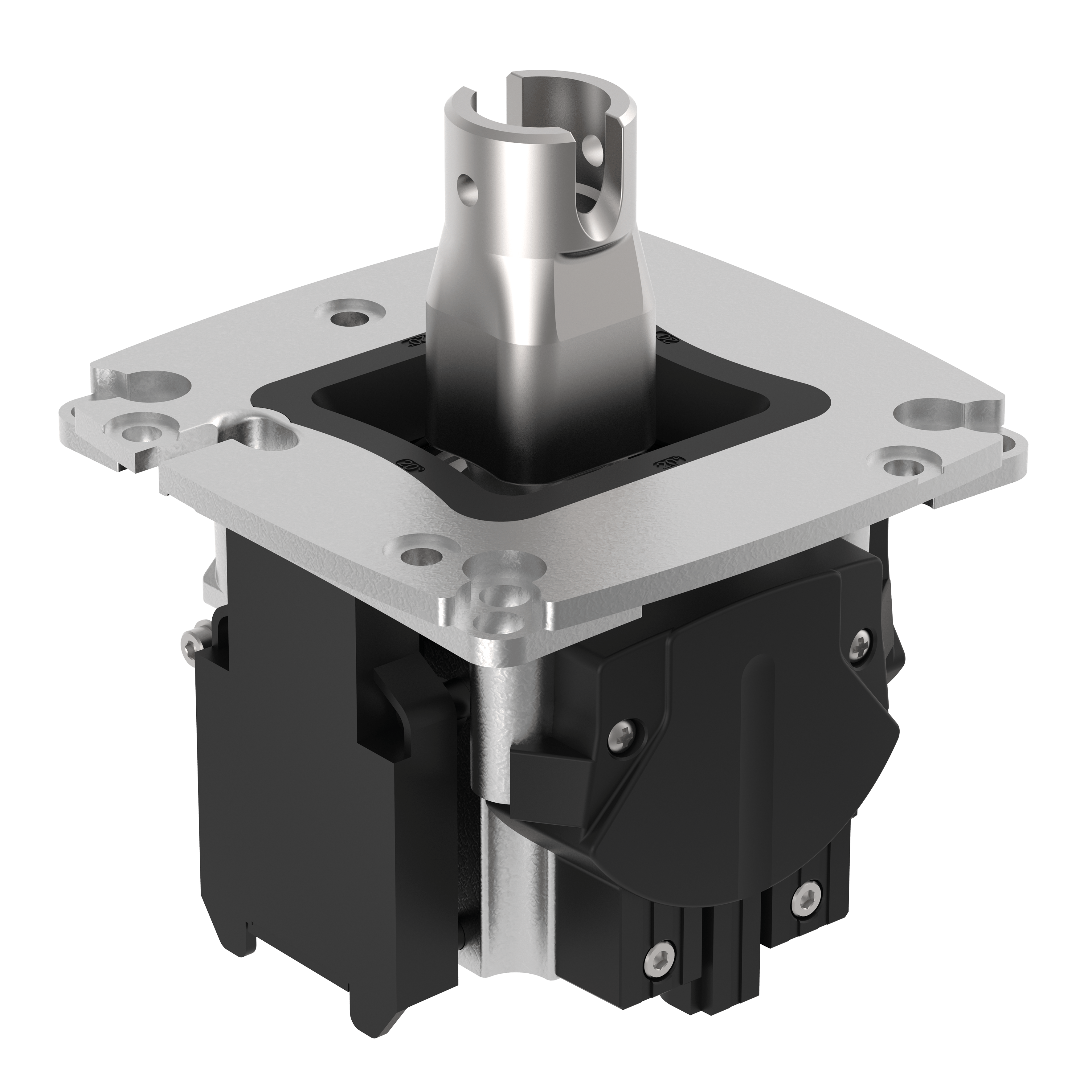

Robust Joysticks kommen in Frontladern zur Steuerung von Antrieben in rauen Umgebungsbedingungen zum Einsatz. Mit einer Belastbarkeit von bis zu 2000 N sind sie dafür konzipiert, auch als Griff zu funktionieren, wenn sie dem Maschinenführer Halt geben müssen. Auch wenn Steuerungsknüppel und Joystick-Basen nicht dazu dienen, dem Maschinenführer beim Ein- und Aussteigen als Haltegriff zur Verfügung zu stehen, zeigt die Widerstandskraft des Robust Joysticks Sicherheit, was ihnen abverlangt werden kann.
Wenn bei elobau-Produkten von Langlebigkeit die Sprache ist, wird damit der Einsatz unter allen Bedingungen gemeint. In Kälte und Hitze, bei Staub und gröberen Verunreinigungen, bei starken Erschütterungen und großer Nässe. In unseren Prüflaboren werden all unsere Produkte auf ihre Langlebigkeit getestet.
Der Industrie-Joystick darf nicht mit dem Griff verwechselt werden. Der Industrie Joystick wird als Joystickbasis von unten oder von oben im Bedienpanel verbaut – je nachdem wie der Platz dafür vorhanden ist. Die Elektronik ist dabei im Joystick direkt verbaut, sodass die Steuerung per Can Bus-Protokoll direkt mit der Maschine kommunizieren kann. Je nach Einsatzbedingungen des Nutzfahrzeugs ist die verbaute Elektronik besonders gegen Staub, Wasser oder weitere Verunreinigungen abgeschirmt.
Die Zertifizierung IP67 gibt an, dass der Joystick staubdicht abgeschirmt ist und einem 10-minütige Eintauchen in Wasser bis maximal 1 Meter Stand hält. Dies ist wichtig, da der Temperaturunterschied in Kühlhäuser sonst zu Kondensation und Wasserschäden führen könnte.

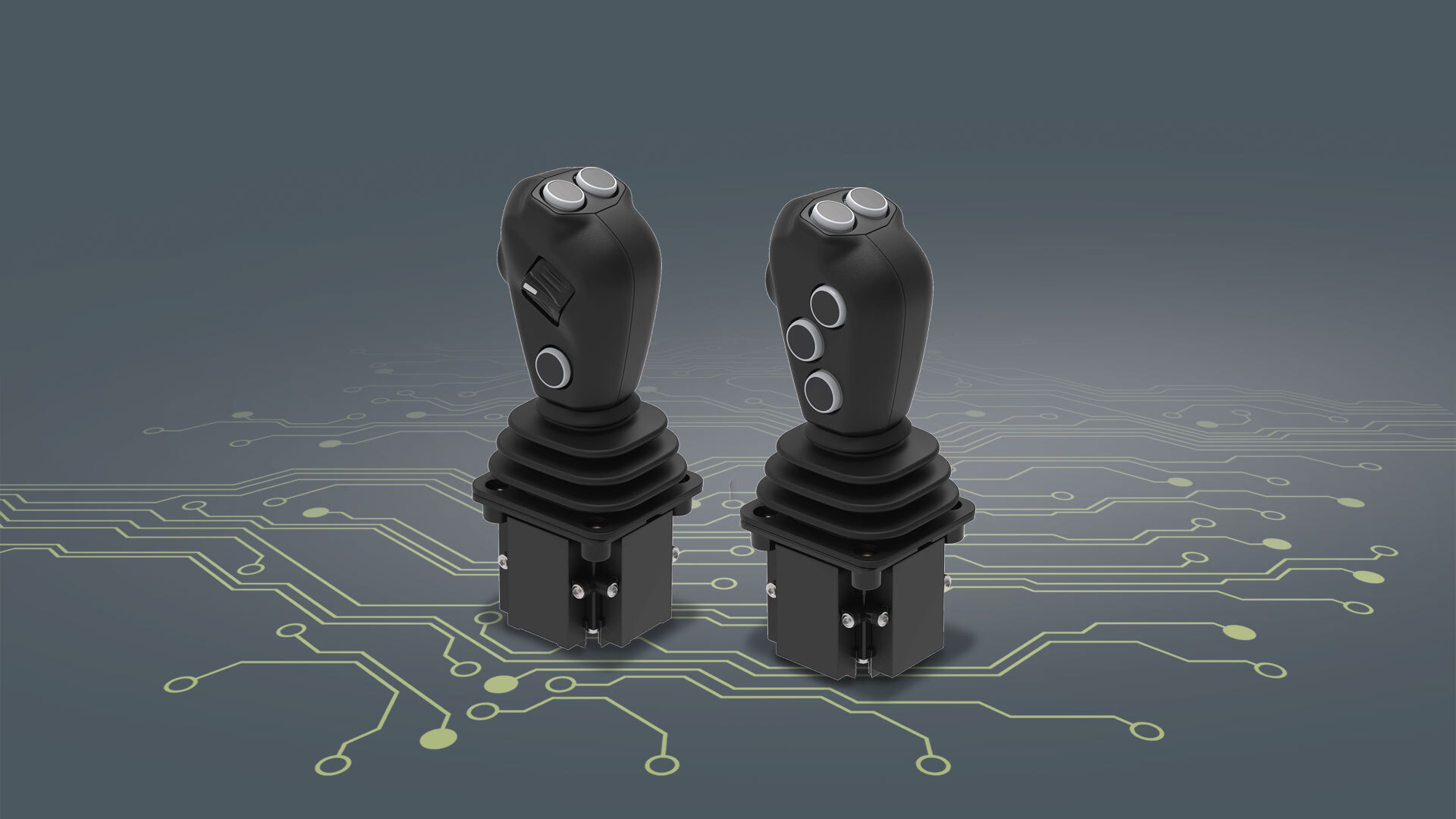

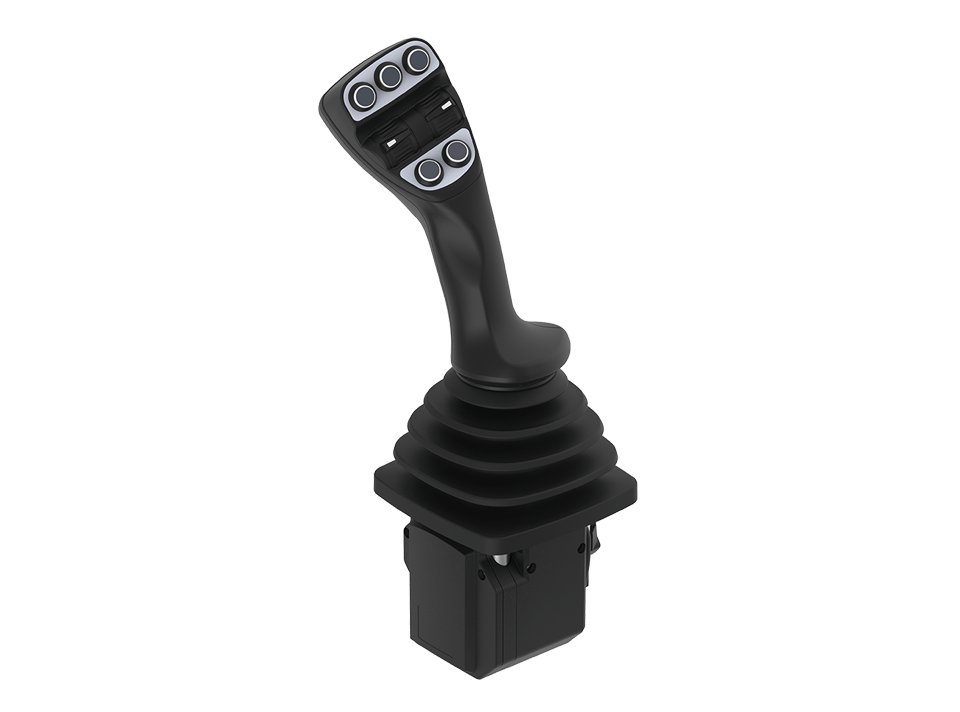

Der Griff wird auf den Industrie-Joystick montiert. Die Steuereinheiten für die Funktionen eines Frontladers oder eines Baggers bestehen somit aus zwei Komponenten. Diese können genau auf den Aufgabenbereich oder auf die Funktionen einer Baumaschine zugeschnitten werden. Ob Multifunktionsgriff mit 2-achsigem Joystick oder ein 4-achsiger Hydraulikjoystick mit einem Griff mit 2 Tastern – durch die Kombination lassen sich alle Anforderungsbereiche abdecken.
Die Einheit aus Griff und Joystick sind die Schnittstelle zwischen Baggerfahrer und Bagger. Um die Befehle des Baggerfahrers genau an die Maschine zu übertragen, muss der Maschinenführer möglichst präzise arbeiten. Der Joystick und Griff können allerdings so konfiguriert werden, dass sie das Handling erleichtern – und Baggerfahrer ihren Bagger intuitiver steuern können.
Die Betätigungsarten rastend oder tastend wirken dabei unterstützend. Ob ein Multiaxial-Joystick rastend oder tastend agieren soll, lässt sich über den Konfigurator definieren. Ebenso lässt sich pro Achse die Betätigungsart definieren.
