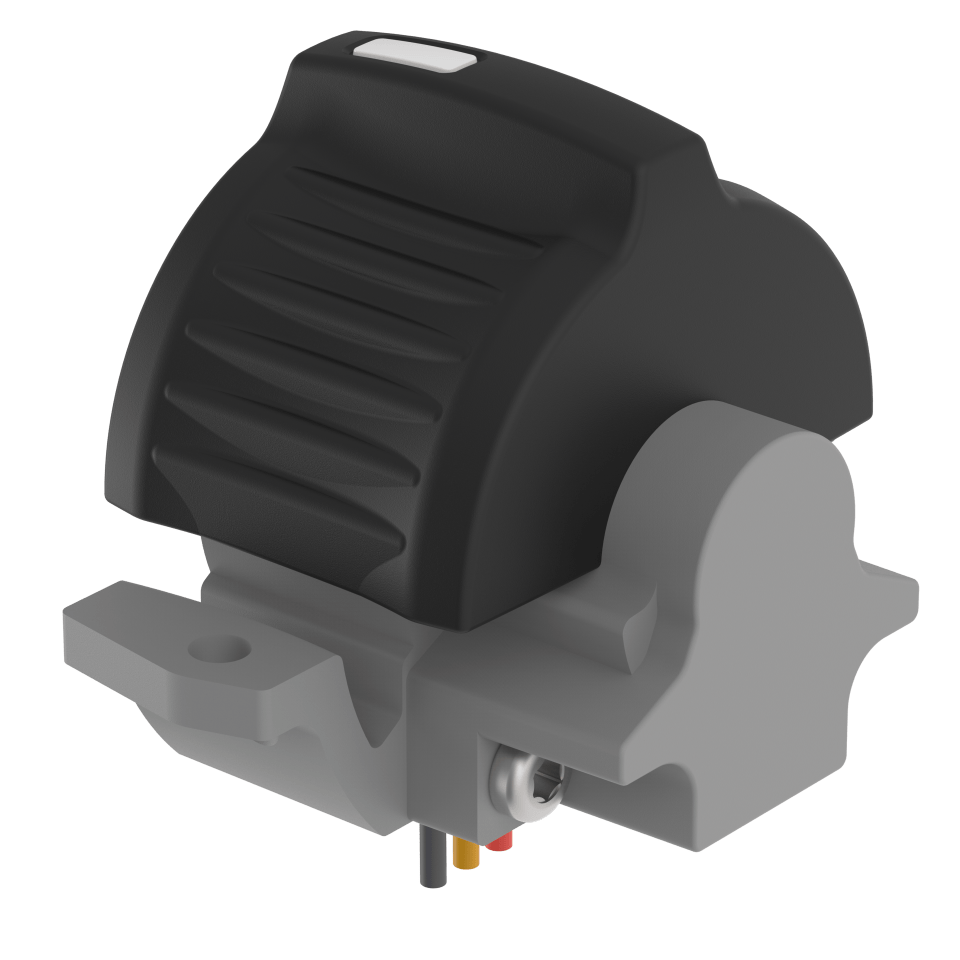

Daumenrad 175D

Daumenrad 175D

  • LED-Beleuchtung optional in verschiedenen Farben
  • ergonomisch anpassbar durch verschiedene Betätigerformen
  • hohe Zuverlässigkeit dank geschirmter, kontaktloser Hall-Technologie
  • Schutzart Elektronik IP67
  • Betätigungswinkel ±30° tastend, ±20° rastend
  • Beschaltung und Signalverlauf wählbar zwischen ratiometrisch analog, halbredundant analog und redundant analog oder digital

Das beleuchtete Daumenrad 175D ist aufgrund seiner flachen Miniatur-Bauweise ideal für den Einsatz in Multifunktionsgriffen und Tastaturfeldern von mobilen Arbeitsmaschinen geeignet. In unseren Multifunktionsgriffen 361G / 362G und 341G / 342G verbaut, lassen sich mit dem Daumenrad wichtige Funktionen von beispielsweise Radladern steuern.

Technische Zeichnung

1/3
175D-2018
Vollbild
1/3
2/3
175D_electrical_drawing
Vollbild
2/3
3/3
175D_options
Vollbild
3/3

Artikel-Merkmale

  • 175DD...
  • 175DR...
  • 175DT...
  • Schaltspannung max.
  • Schaltstrom max.
  • Verpolungsschutz
  • Ausgangssignal min.
  • Ausgangssignal max.
  • Ausgangssignal
  • Ausgangssignal Mittelstellung/Nulllage
  • Ausgangspolarität
  • Betriebsspannung min.
  • Betriebsspannung max.
  • Stromaufnahme
  • Lastwiderstand min.
  • Kurzschlussfestigkeit zu GND
  • Kurzschlussfestigkeit zu Versorgung
  • Technologie
  • Betätigungswinkel
  • Betätigungsart
  • Lebensdauer mechanisch (Zyklen)
  • Schutzart Elektronik
  • Betriebstemperatur min.
  • Betriebstemperatur max.
  • Lagertemperatur min.
  • Lagertemperatur max.
  • Schockfestigkeit (Norm)
  • Einbaulage
  • Kabellänge
Attribute175DD...175DR...175DT...
Bestellung
Bestellung
Schaltspannung max. 24 V DC
Schaltstrom max. 0,1 A
Verpolungsschutz nein
Ausgangssignal min. 0,5 V DC
Ausgangssignal max. 4,5 V DC
Ausgangssignal open drain analog
Ausgangssignal Mittelstellung/Nulllage 2,5 V
Ausgangspolarität gegenläufig
Betriebsspannung min. 4,5 V DC
Betriebsspannung max. 5,5 V DC
Stromaufnahme pro Signal max. 15 mA
Lastwiderstand min. 20000 Ohm
Kurzschlussfestigkeit zu GND ja
Kurzschlussfestigkeit zu Versorgung ja
Technologie Hall
Betätigungswinkel ± 30 ° ± 20 ° ± 30 °
Betätigungsart tastend rastend tastend
Lebensdauer mechanisch (Zyklen) 2000000
Schutzart Elektronik IP67 DIN EN 60529
Betriebstemperatur min. -25 °C
Betriebstemperatur max. 85 °C
Lagertemperatur min. -40 °C
Lagertemperatur max. 85 °C
Schockfestigkeit (Norm) Frequenz 50 Hz - 100 Hz - 50 Hz, Beschleunigung 5 g, Amplitude 15 mm peak
Einbaulage von unten
Kabellänge 0,75 m
1/1

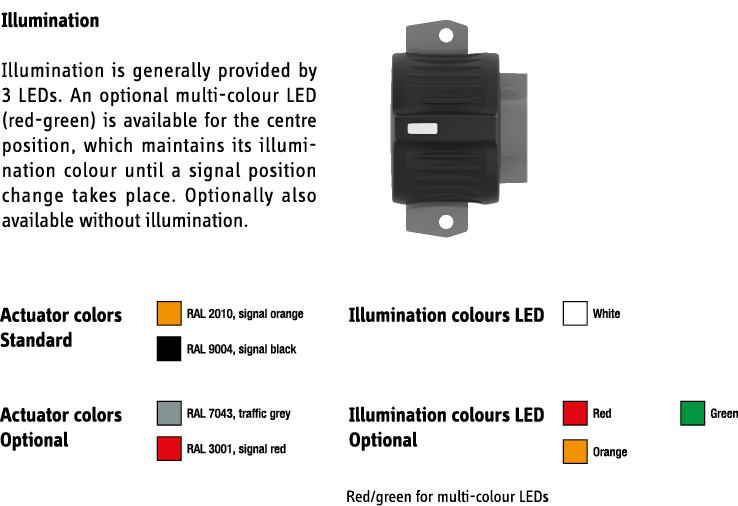

175D_options_2
Vollbild
1/1
